Fabricación de etiquetas electrónicas para estantes
La evolución de la tecnología de etiquetas electrónicas para estantes (ESL) representa un cambio de paradigma en la infraestructura de precios minoristas, que exige procesos de fabricación sofisticados que integren ingeniería de precisión con ciencia de materiales avanzada.
Los sistemas ESL modernos, que van desde pantallas compactas de 1,54-pulgadas hasta pantallas expansivas de doble cara de 15,6 pulgadas, requieren una atención meticulosa a las tolerancias de fabricación, la selección de materiales y las metodologías de montaje.
La producción de etiquetas electrónicas para estantes abarca múltiples etapas críticas, cada una de las cuales contribuye a la confiabilidad, visibilidad y longevidad operativa del producto final en entornos minoristas exigentes.
Tecnología de visualización y procesos de fabricación de paneles.
El componente principal de las etiquetas electrónicas para estantes radica en la tecnología de visualización, que utiliza predominantemente paneles de visualización electroforética (EPD).
Tecnología de paneles EPD
El proceso de fabricación comienza con la aplicación precisa de capas de microcápsulas que contienen partículas cargadas suspendidas en un fluido transparente. Estas microcápsulas, que miden aproximadamente 40-50 micrómetros de diámetro, se depositan sobre sustratos flexibles utilizando técnicas de recubrimiento avanzadas que incluyen recubrimiento con ranura y metodologías de serigrafía.
La uniformidad de la distribución de las microcápsulas afecta directamente las relaciones de contraste de la pantalla, que normalmente alcanzan 15:1 o más en implementaciones de etiquetas electrónicas para estantes de primera calidad.
Preparación del sustrato
La fase de preparación del sustrato implica el tratamiento con plasma para mejorar las propiedades de adhesión a la superficie, seguido de la aplicación de capas de óxido conductor transparente (TCO) mediante procesos de deposición al vacío.
El óxido de indio y estaño (ITO) sigue siendo la opción predominante para el material de los electrodos, depositado en espesores que oscilan entre 100 y 300 nanómetros para optimizar la conductividad y mantener la transparencia óptica.
El patrón de estos electrodos utiliza técnicas fotolitográficas con precisiones de registro de ±10 micrómetros, lo que garantiza una definición precisa de píxeles en varios tamaños de pantalla, desde formatos de 2,13 a 7,3 pulgadas.

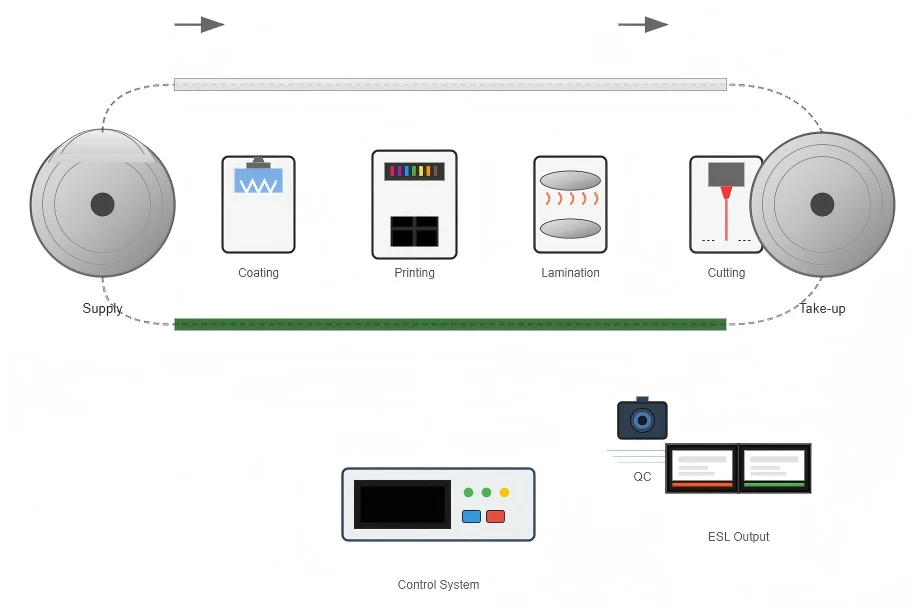

Mostrar el flujo del proceso de fabricación
Preparación del sustrato
Tratamiento con plasma y acondicionamiento de superficies para optimizar las propiedades de adhesión de las capas posteriores.
Deposición de capa conductora
Aplicación precisa de capas de ITO mediante procesos de deposición al vacío con control de espesor entre 100-300 nm.
Patrones de electrodos
Técnicas fotolitográficas que crean patrones de electrodos precisos con una precisión de ±10 micrómetros.
Aplicación de microcápsulas
Deposición uniforme de microcápsulas de 40-50 micrómetros de diámetro que contienen partículas cargadas.
Montaje y pruebas de calidad
Unión de la capa final y pruebas exhaustivas para la uniformidad y el rendimiento de la visualización.

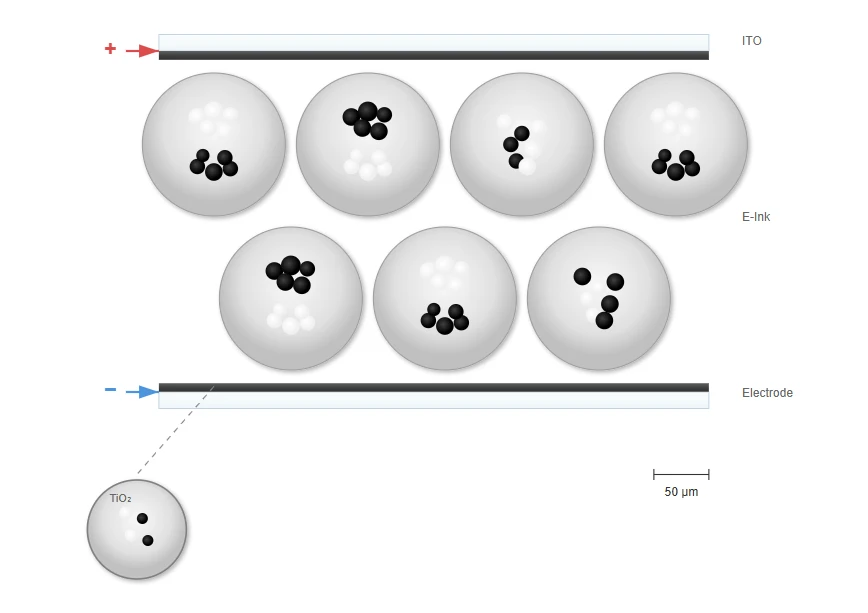

Tecnología de microcápsulas
Las microcápsulas-diseñadas con precisión que contienen partículas cargadas permiten una eficiencia energética excepcional de las pantallas EPD.

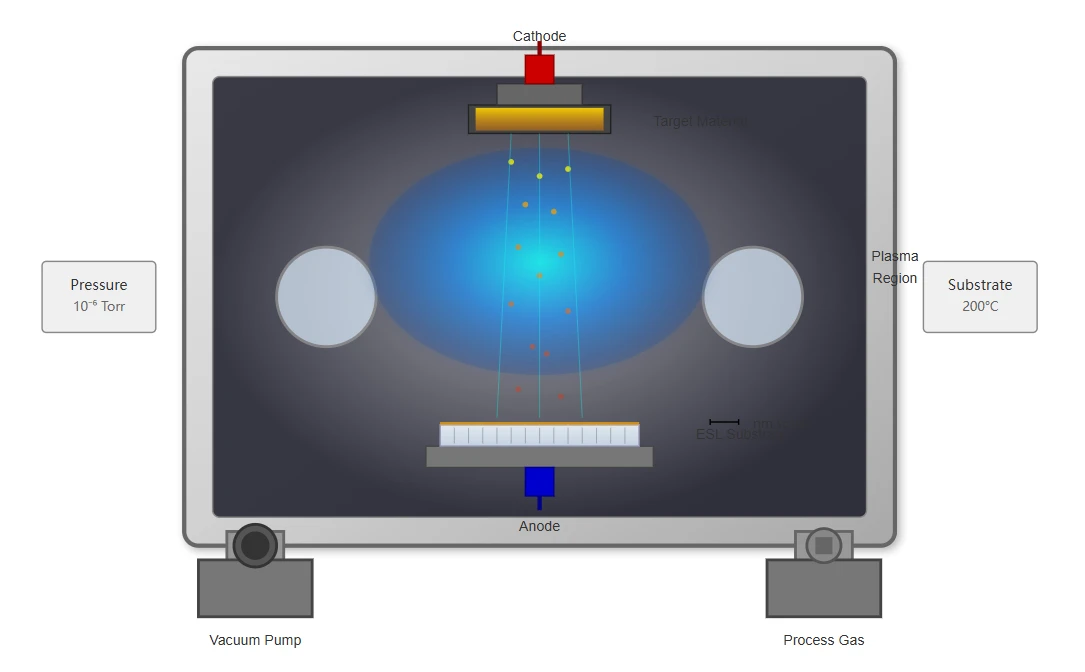

Deposición al vacío
Los procesos de vacío avanzados aplican capas conductoras ultra-delgadas con precisión nanométrica.

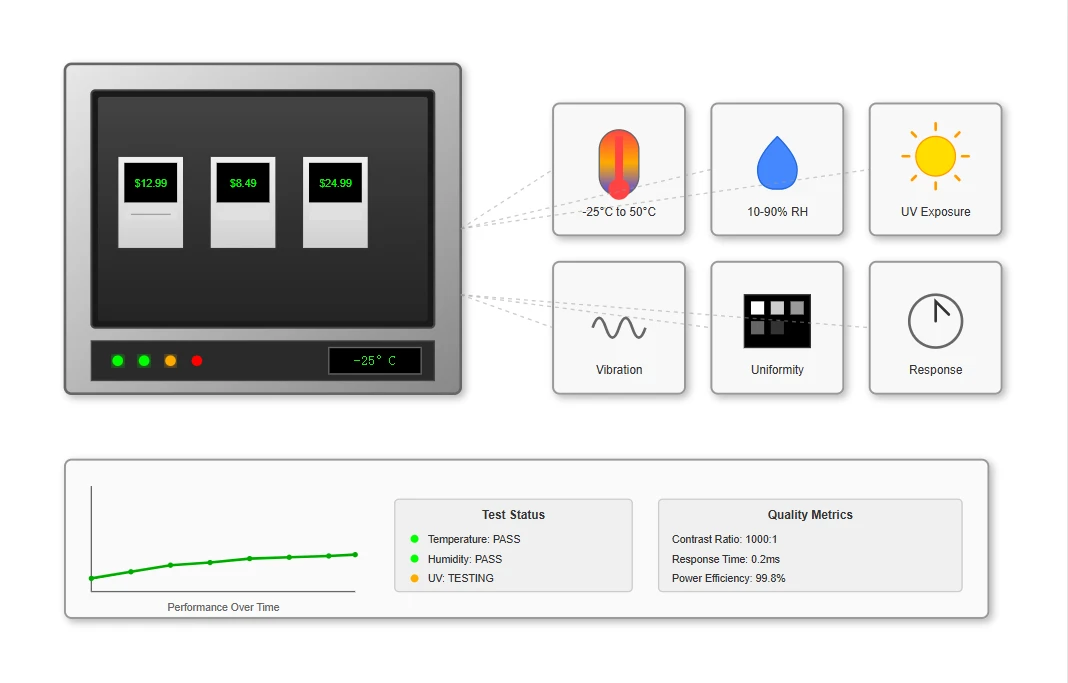

Pruebas de calidad
Las pruebas rigurosas garantizan la uniformidad y el rendimiento de la visualización en todas las condiciones ambientales.
Ingeniería de Materiales y Construcción de Viviendas
La integridad estructural de las etiquetas electrónicas para estantes depende significativamente de la selección del material de la carcasa y de las técnicas de fabricación.
Soluciones de montaje acrílico
Procesos de moldeo por inyección con temperaturas de cavidad mantenidas entre 180 y 220 grados.
Ubicación estratégica de la puerta para minimizar las líneas de soldadura
Distribuciones uniformes de espesor de pared de 2,0 ± 0,1 milímetros.
Soldadura ultrasónica para sellado hermético con resistencias de unión superiores a 15 MPa
Diseñado para formatos de pantalla de 2,13 a 7,2 pulgadas
Montaje de tiras de plástico
Termoplásticos de ingeniería, como mezclas de policarbonato-ABS
Resistencia superior al impacto y estabilidad dimensional
Proceso de extrusión que mantiene tolerancias estrictas de ±0,05 milímetros.
Texturizado de superficies mediante mecanizado por descarga eléctrica (EDM)
Optimizado para aplicaciones de venta minorista de bebidas
Sistemas de montaje metálicos
Sustratos de acero-laminados en frío con espesores de 0,8 a 1,2 milímetros
Operaciones de estampado progresivo que alcanzan una precisión de ±0,02 milímetros.
Múltiples configuraciones: tipo-de inserción, montaje-en espiral y montaje-cuadrado
Algoritmos de compensación de resorte-en el diseño de troqueles
Recubrimiento en polvo con un espesor de 60-80 micrómetros para resistencia a la corrosión.
Criterios de selección de materiales
La selección de materiales para etiquetas electrónicas para estantes implica equilibrar múltiples características de rendimiento para garantizar una funcionalidad óptima en diversos entornos minoristas:
Resistencia a la temperatura
Los materiales deben resistir las fluctuaciones de temperatura desde ambientes refrigerados hasta espacios calentados.
Resistencia a la humedad
Protección contra la humedad en diversos establecimientos minoristas, incluidas secciones de alimentos y unidades de refrigeración.
Resistencia al impacto
Durabilidad para resistir impactos accidentales y manipulación rutinaria en entornos minoristas concurridos.
Estabilidad de la luz
Resistencia a la decoloración del color y la degradación del material debido a la exposición prolongada a diversas condiciones de iluminación.

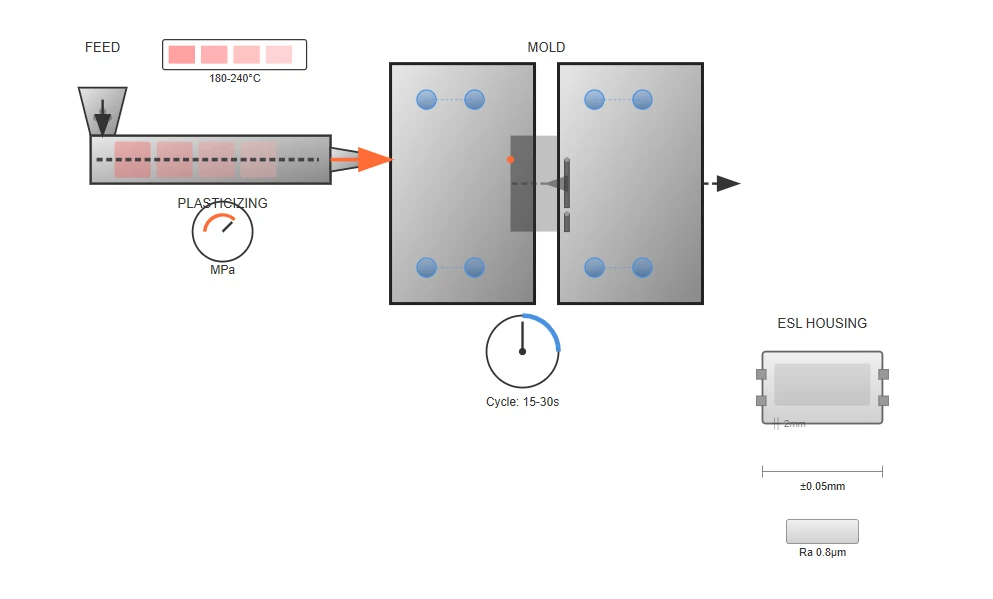

Moldeo por inyección de precisión
Los procesos avanzados de moldeo por inyección crean componentes de carcasa consistentes y de alta-calidad con tolerancias estrictas. El diseño del molde incorpora la ubicación estratégica de las puertas para minimizar las líneas de soldadura y mantener un espesor de pared uniforme, asegurando tanto el atractivo estético como la integridad estructural.

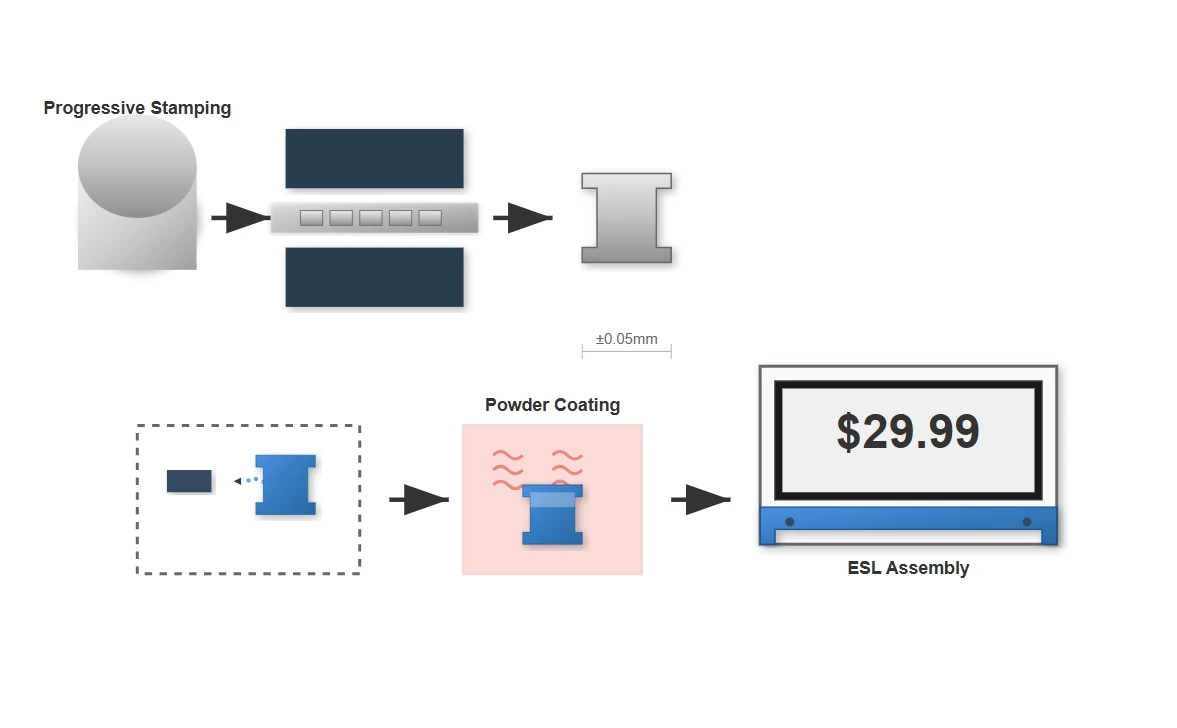

Excelencia en la fabricación de metales
Los sistemas de montaje metálicos se someten a operaciones de estampado progresivo que logran precisiones dimensionales excepcionales. Las aplicaciones de recubrimiento en polvo brindan una resistencia superior a la corrosión y al mismo tiempo mantienen las cualidades estéticas requeridas para los entornos minoristas.
Integración electrónica y montaje de circuitos.
La integración electrónica avanzada permite la funcionalidad sofisticada de las etiquetas electrónicas para estantes modernas.

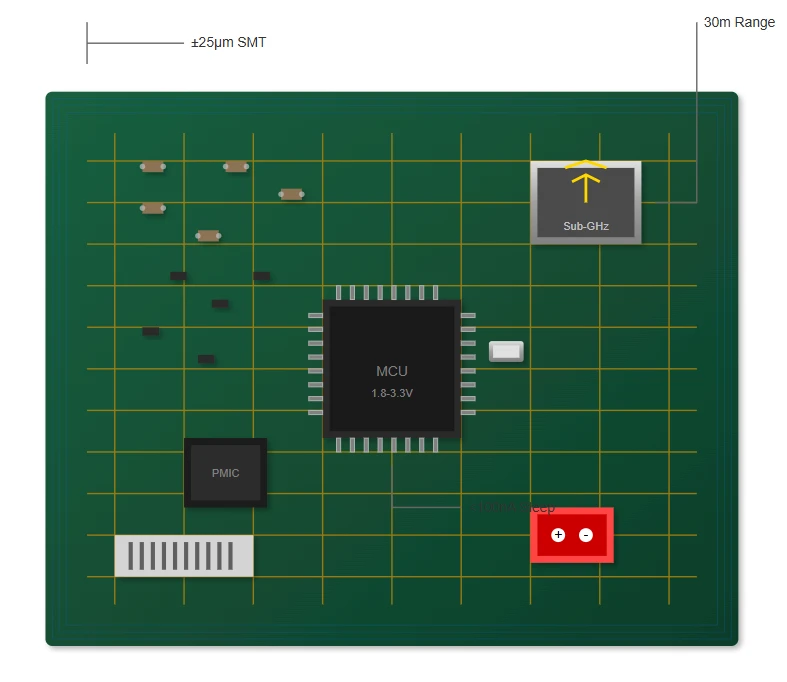

Tecnología de ensamblaje de PCB
El conjunto de placa de circuito impreso (PCB) para etiquetas electrónicas para estantes incorpora tecnología de interconexión de alta-densidad (HDI) para acomodar componentes miniaturizados dentro de factores de forma compactos.
Las máquinas de colocación con tecnología de montaje superficial (SMT) logran precisiones de posicionamiento de componentes de ±25 micrómetros para componentes pasivos de tamaño 0201-, con la deposición de pasta de soldadura controlada mediante plantillas cortadas con láser con tolerancias de apertura de ±5 micrómetros.
La optimización del perfil de soldadura por reflujo tiene en cuenta las variaciones de masa térmica en diferentes tamaños de etiquetas electrónicas para estantes e implementa controles de temperatura específicos de la zona-para evitar el estrés térmico de los componentes y, al mismo tiempo, garantizar una formación confiable de juntas de soldadura.
Integración de microcontroladores
La integración del microcontrolador utiliza arquitecturas de energía ultra-baja- que funcionan con voltajes de suministro de entre 1,8 y 3,3 voltios, con un consumo de corriente en suspensión inferior a 100 nanoamperios para maximizar la duración de la batería.
El proceso de desarrollo de firmware implementa sofisticados algoritmos de administración de energía que ajustan dinámicamente las frecuencias de actualización según la frecuencia de cambio de contenido, extendiendo la vida útil operativa a más de cinco años en condiciones comerciales típicas.
Comunicación inalámbrica
Los módulos de comunicación por radiofrecuencia, que funcionan en bandas ISM sub{0}}GHz, se someten a rigurosas pruebas de compatibilidad electromagnética (EMC) para garantizar el cumplimiento de los estándares internacionales y al mismo tiempo mantener rangos de comunicación superiores a 30 metros en entornos minoristas abarrotados.
Los algoritmos avanzados de procesamiento de señales garantizan una transmisión de datos confiable incluso en entornos de RF desafiantes con múltiples fuentes de interferencia que se encuentran comúnmente en entornos minoristas.
Excelencia en la gestión de energía
Duración extendida de la batería
El diseño de energía ultra-baja-permite una vida útil operativa superior a cinco años en condiciones típicas de venta minorista, lo que minimiza los requisitos de mantenimiento.
Gestión dinámica de energía
Los algoritmos sofisticados ajustan las frecuencias de actualización según la frecuencia de cambio de contenido, optimizando el consumo de energía para aplicaciones minoristas específicas.
Distribución de energía eficiente
La regulación de voltaje de precisión garantiza un funcionamiento estable en todo el rango de temperatura de funcionamiento y minimiza la pérdida de energía.
Proceso de integración de componentes electrónicos
| Paso del proceso | Tecnología | Exactitud | Control de calidad |
|---|---|---|---|
| Diseño de PCB | Interconexión de alta-densidad (HDI) | Traza/espacio de 50 μm | Verificación de reglas de diseño, análisis DFM |
| Aplicación de pasta de soldadura | Plantillas-cortadas con láser | Tolerancia de apertura de ±5μm | Inspección de soldadura en pasta 3D |
| Colocación de componentes | Máquinas de colocación SMT | ±25μm para componentes 0201 | Inspección óptica automática |
| Soldadura | Reflujo de convección infrarroja | Control de temperatura de ±1 grado | Inspección por rayos X-para componentes BGA |
| Pruebas funcionales | Equipo de prueba automatizado | 100% cobertura | Verificación del rendimiento eléctrico, pruebas de RF. |
Protocolos de prueba y garantía de calidad
Las pruebas rigurosas garantizan que las etiquetas electrónicas para estantes cumplan con los exigentes requisitos de los entornos minoristas.

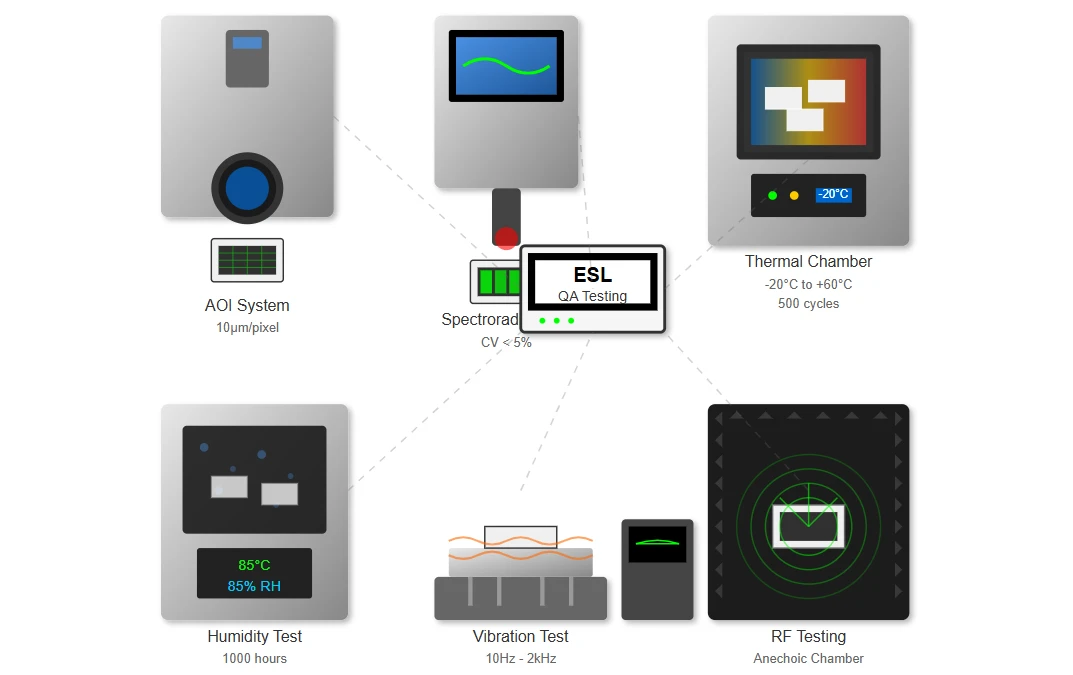

Control de calidad integral
El control de calidad de fabricación de etiquetas electrónicas para estantes implementa protocolos de inspección de varias-etapas utilizando sistemas de inspección óptica automatizada (AOI) con capacidades de resolución de 10 micrómetros por píxel.
Las pruebas de uniformidad de la pantalla emplean mediciones espectrorradiométricas para cuantificar las variaciones de luminancia, manteniendo los coeficientes de variación por debajo del 5 % en toda el área de pantalla activa.
La evaluación de estrés ambiental somete las etiquetas electrónicas para estantes a ciclos de temperatura entre -20 grados y +60 grados durante 500 ciclos, seguidos de una exposición a la humedad a 85 grados/85 % de humedad relativa durante 1000 horas para validar la confiabilidad a largo plazo.
Prueba de temperatura
500 ciclos entre -20 grados y +60 grados para garantizar el rendimiento en rangos de temperatura extremos.
Pruebas de humedad
1000 horas a 85 grados/85% de humedad relativa para validar la resistencia a la humedad.
Pruebas de vibración
La frecuencia varía de 10 Hz a 2000 Hz para simular las condiciones de transporte y manipulación.
Rendimiento de radiofrecuencia
Pruebas de cámara anecoica para caracterizar patrones de antena y confiabilidad de la comunicación.
Pruebas de durabilidad mecánica
Prueba de caída
1,5 metros sobre superficies de hormigón.
Múltiples orientaciones de impacto
Verificación de la funcionalidad posterior-al impacto
Pruebas de ciclismo
10,000+ ciclos de inserción/extracción
Resistencia del ciclo de actualización de la pantalla
Prueba de longevidad del interruptor mecánico
Resistencia ambiental
Prueba de exposición a los rayos UV durante 1000+ horas
Resistencia química a agentes de limpieza comunes.
Pruebas de protección contra la entrada de polvo

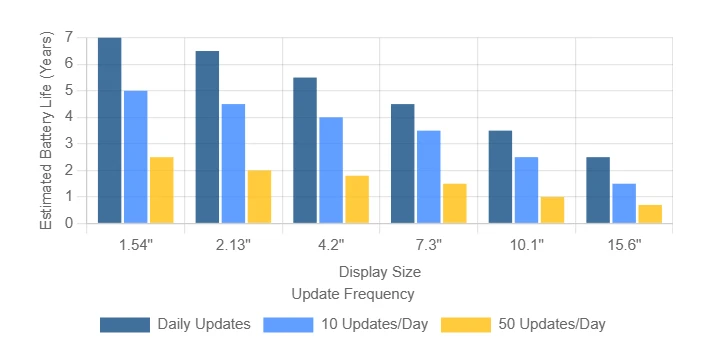

Metodología de prueba de duración de la batería
Las proyecciones de duración de la batería emplean protocolos de envejecimiento acelerado que simulan cinco años de ciclos operativos dentro de períodos de prueba de 90 días. Estas pruebas integrales consideran varios patrones de uso y condiciones ambientales:
- Diferentes frecuencias de actualización (desde una vez al día hasta 50+ veces por día)
- Análisis de impacto de variación de temperatura.
- Efectos del alcance de la comunicación inalámbrica y de la intensidad de la señal.
- Correlaciones entre el tamaño de la pantalla y el patrón de actualización
Automatización de fabricación avanzada
La integración de la Industria 4.0 permite precisión y eficiencia en la producción de ESL.

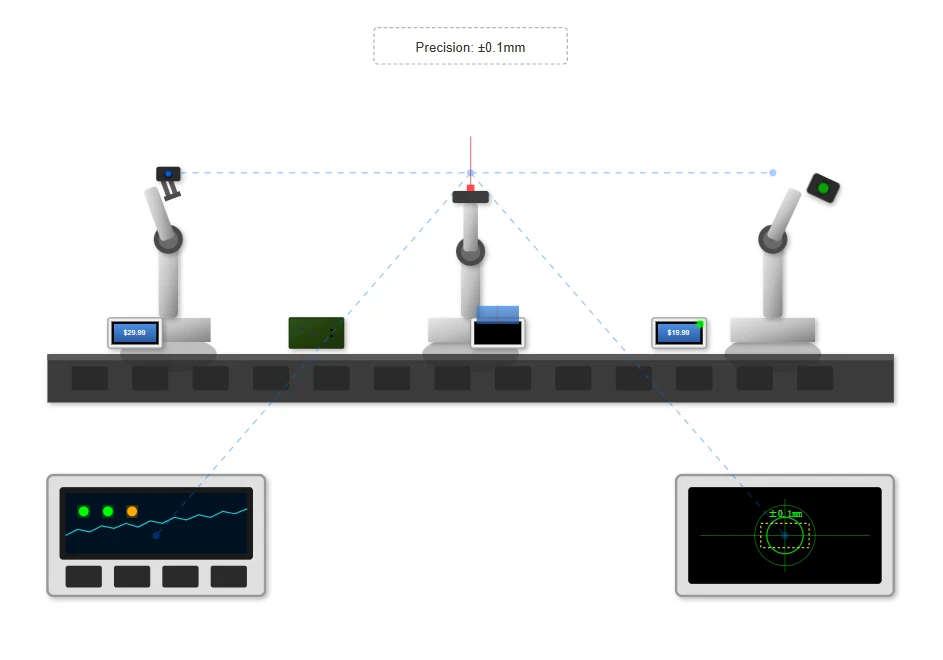

Robótica colaborativa
Las modernas instalaciones de producción de etiquetas electrónicas para estantes implementan estrategias integrales de automatización utilizando robots colaborativos (cobots) para operaciones de manejo de materiales y ensamblaje. Los sistemas robóticos guiados por visión- logran precisiones de colocación de ±0,1 milímetros para la integración del módulo de visualización.

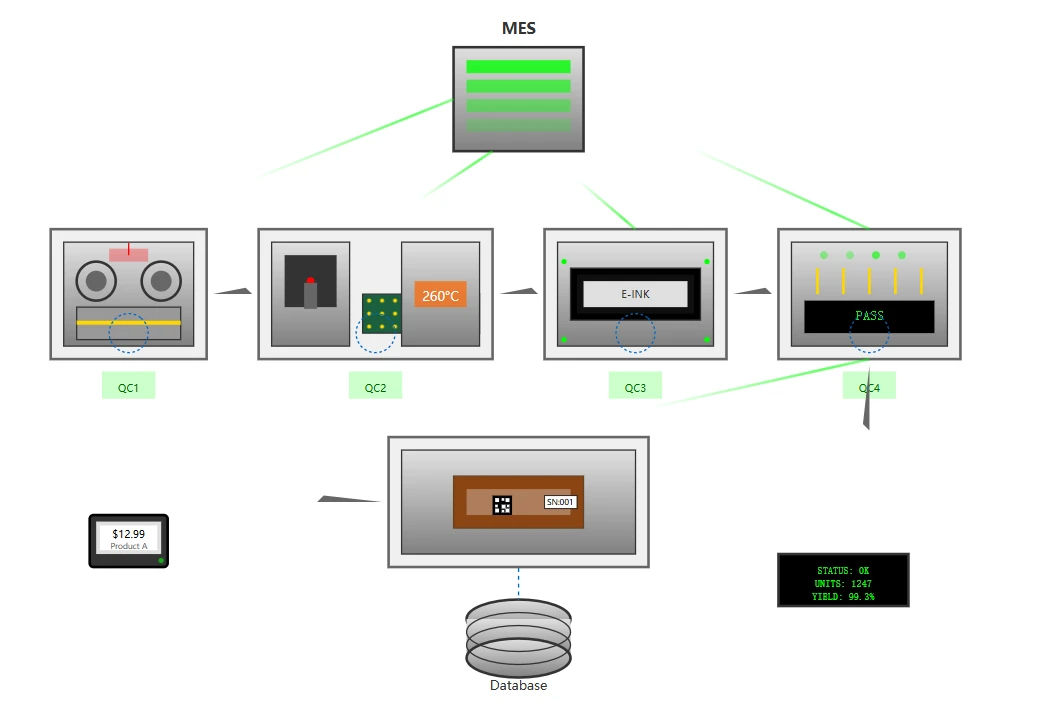

Sistemas de ejecución de fabricación
Los sistemas de ejecución de fabricación (MES)-en tiempo real rastrean las etiquetas electrónicas para estantes individuales a lo largo de las etapas de producción, manteniendo una trazabilidad completa desde el origen de los componentes hasta las pruebas finales. Este hilo digital garantiza una genealogía completa del producto y una documentación de calidad.

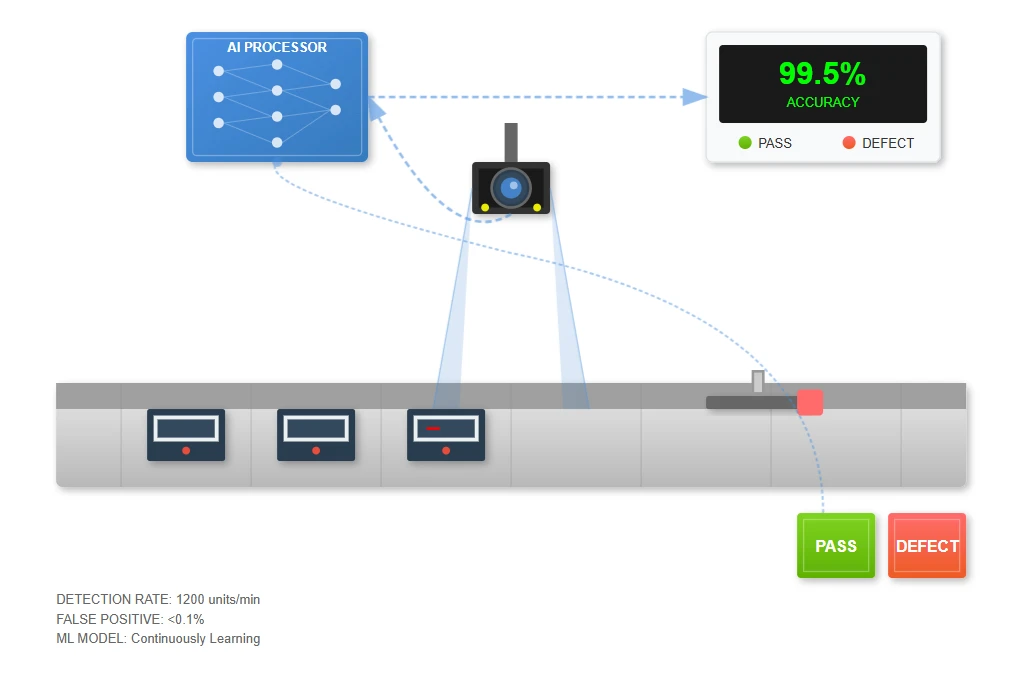

Control de calidad impulsado por IA-
La integración de la inteligencia artificial en los sistemas de detección de defectos consigue precisiones de reconocimiento superiores al 99,5% para anomalías habituales de fabricación. Los algoritmos de aprendizaje automático mejoran continuamente en función del análisis de datos de producción.

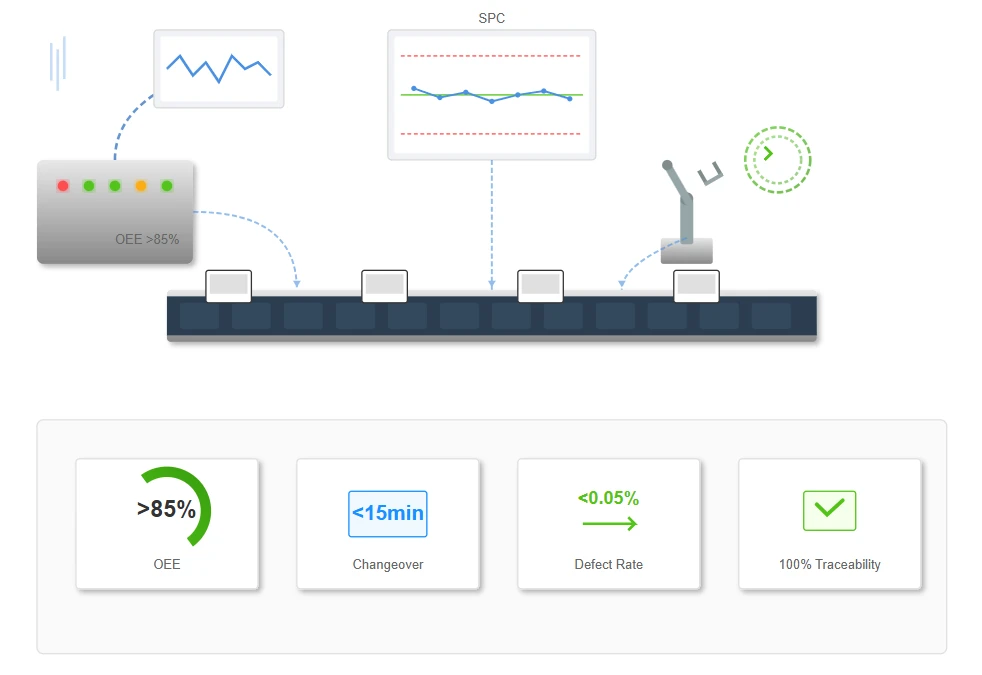

Capacidades de fabricación inteligente
Mantenimiento predictivo
Los algoritmos analizan los datos de los sensores del equipo para identificar fallas potenciales antes de que ocurran impactos en la producción, manteniendo tasas de efectividad general del equipo (OEE) superiores al 85 %.
Control estadístico de procesos
La implementación de SPC monitorea los parámetros críticos del proceso, incluido el volumen de soldadura en pasta, la precisión de la ubicación de los componentes y las mediciones de las características de visualización, lo que activa ajustes automáticos cuando las variaciones se acercan a los límites de control.
Fabricación adaptativa
Las líneas de producción autooptimizadas ajustan los parámetros en tiempo real-en función de las variaciones de los componentes entrantes y las condiciones ambientales, lo que garantiza una calidad constante del producto.
Métricas de producción
Eficacia general del equipo
>85%
Tiempo de cambio
<15 minutes
Tasa de defectos
<0.05%
Trazabilidad
100%
Beneficios de la integración de la Industria 4.0
Mayor productividad
Los procesos automatizados y la optimización-en tiempo real mejoran el rendimiento de producción hasta en un 35%.
Mayor calidad
La inspección basada en IA-reduce las tasas de defectos en más de un 70 % en comparación con los métodos tradicionales.
Reducción de costos
El mantenimiento predictivo y la optimización de procesos reducen los costos operativos entre un 20% y un 25%.
Cumplimiento normativo
La trazabilidad y la documentación completas simplifican el cumplimiento de las regulaciones de la industria.
Capacidades de personalización
Los sistemas de fabricación flexibles permiten soluciones personalizadas para diversos requisitos minoristas.
Sistemas de fabricación flexibles
La amplia gama de tamaños de etiquetas electrónicas para estantes, desde formatos de 1,54 a 15,6 pulgadas, requiere sistemas de fabricación flexibles capaces de realizar cambios rápidos entre variantes de productos.
Los diseños de accesorios modulares se adaptan a diferentes tamaños de pantalla sin requerir una reconfiguración completa de la línea, lo que reduce los tiempos de cambio a menos de 15 minutos.
Las capacidades de desarrollo de firmware personalizado permiten funciones específicas del minorista-incluidos protocolos de comunicación especializados, diseños de pantalla únicos e integración con sistemas propietarios de gestión de inventario.
Tamaños ESL disponibles
- 1,54 pulgadas
- 2,13 pulgadas
- 2,66 pulgadas
- 2,9 pulgadas
- 4,2 pulgadas
- 5,8 pulgadas
- 7,2 pulgadas
- 7,3 pulgadas
- 10,1 pulgadas
- 15,6 pulgadas

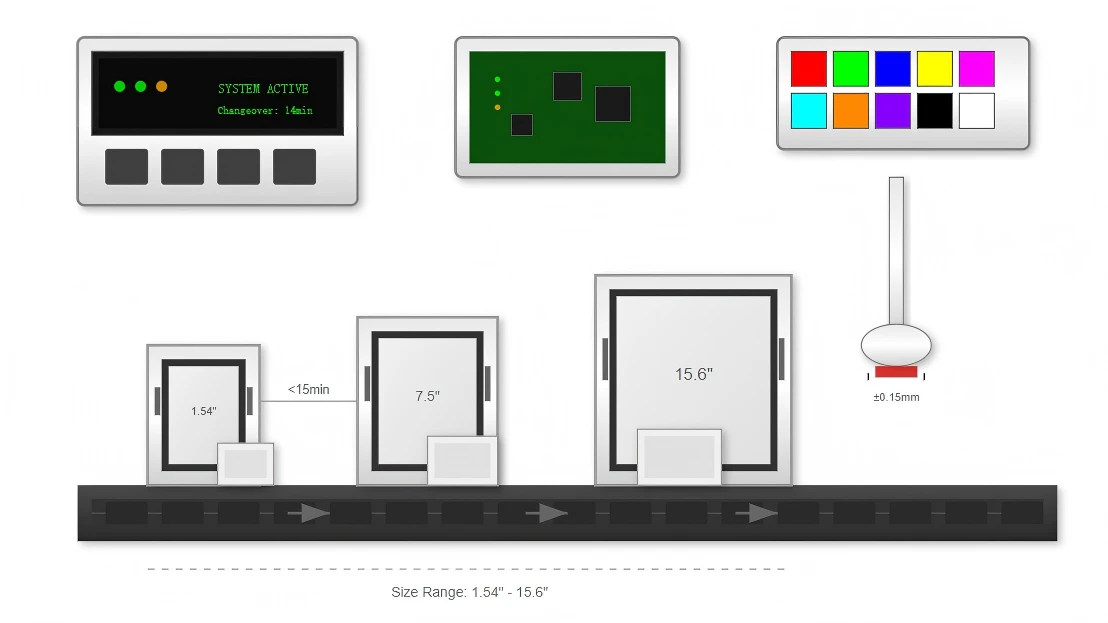

Personalización del color
Técnicas avanzadas de tampografía para la aplicación de logotipos con precisiones de registro de ±0,15 milímetros y coincidencia de colores precisa.

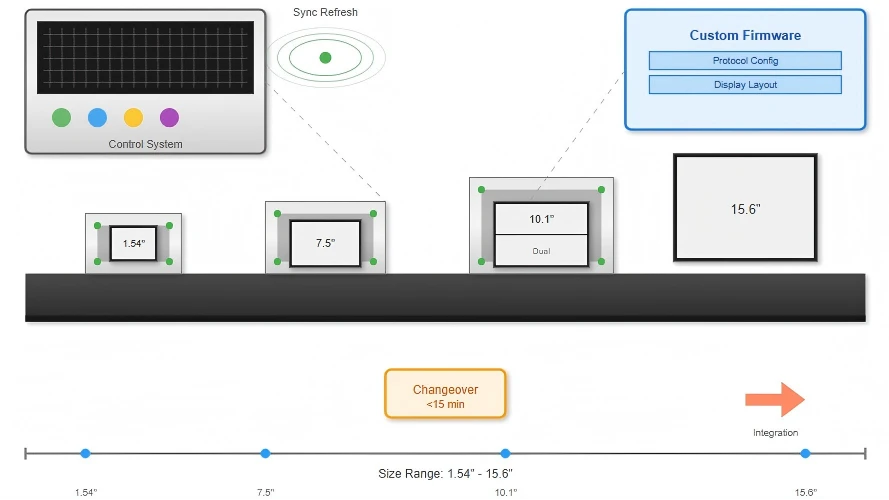

Configuraciones de doble cara-
ESL de 10,1 y 15,6 pulgadas con algoritmos de actualización sincronizados que evitan artefactos visuales durante las actualizaciones de contenido.

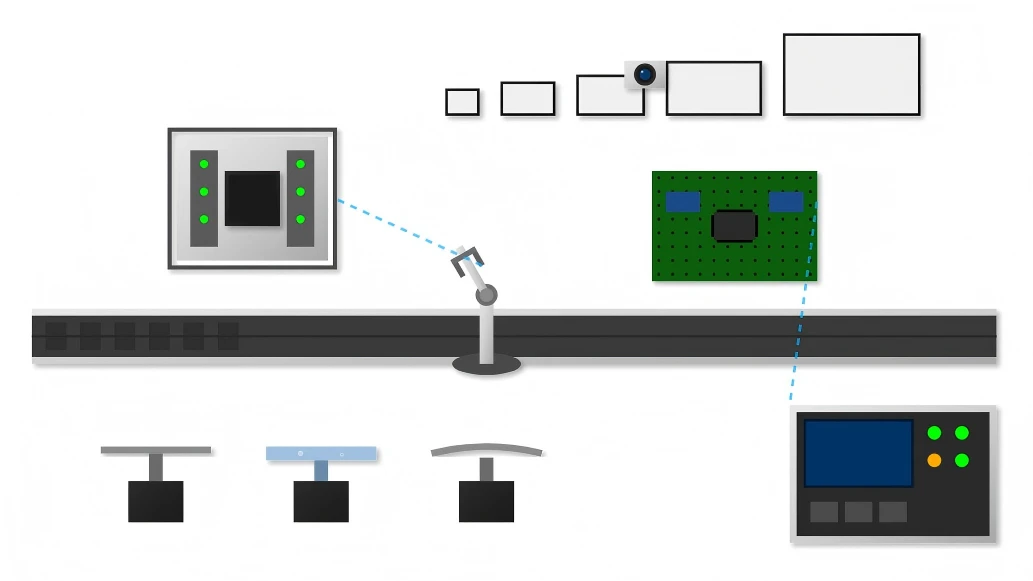

Opciones del sistema de montaje
Soluciones personalizadas para diversos accesorios de venta minorista, desde estantes estándar hasta unidades de refrigeración y superficies curvas.

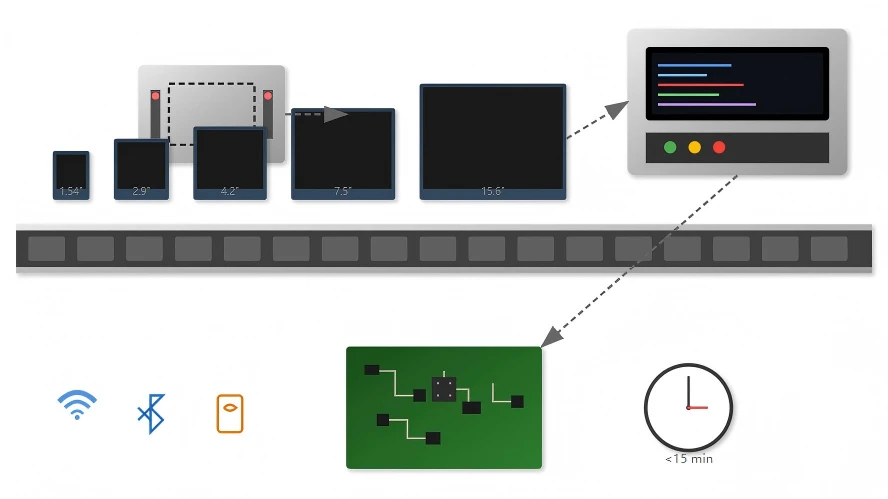

Personalización del firmware
Funcionalidad-específica del minorista con protocolos de comunicación especializados y diseños de visualización únicos.
Aplicaciones especializadas
Comercio minorista general
Soluciones ESL estándar para supermercados, grandes almacenes y minoristas de mercancías en general con varias opciones de tamaño.
Capacidades de gestión y promoción de precios.
Integración con sistemas POS
Múltiples opciones de montaje

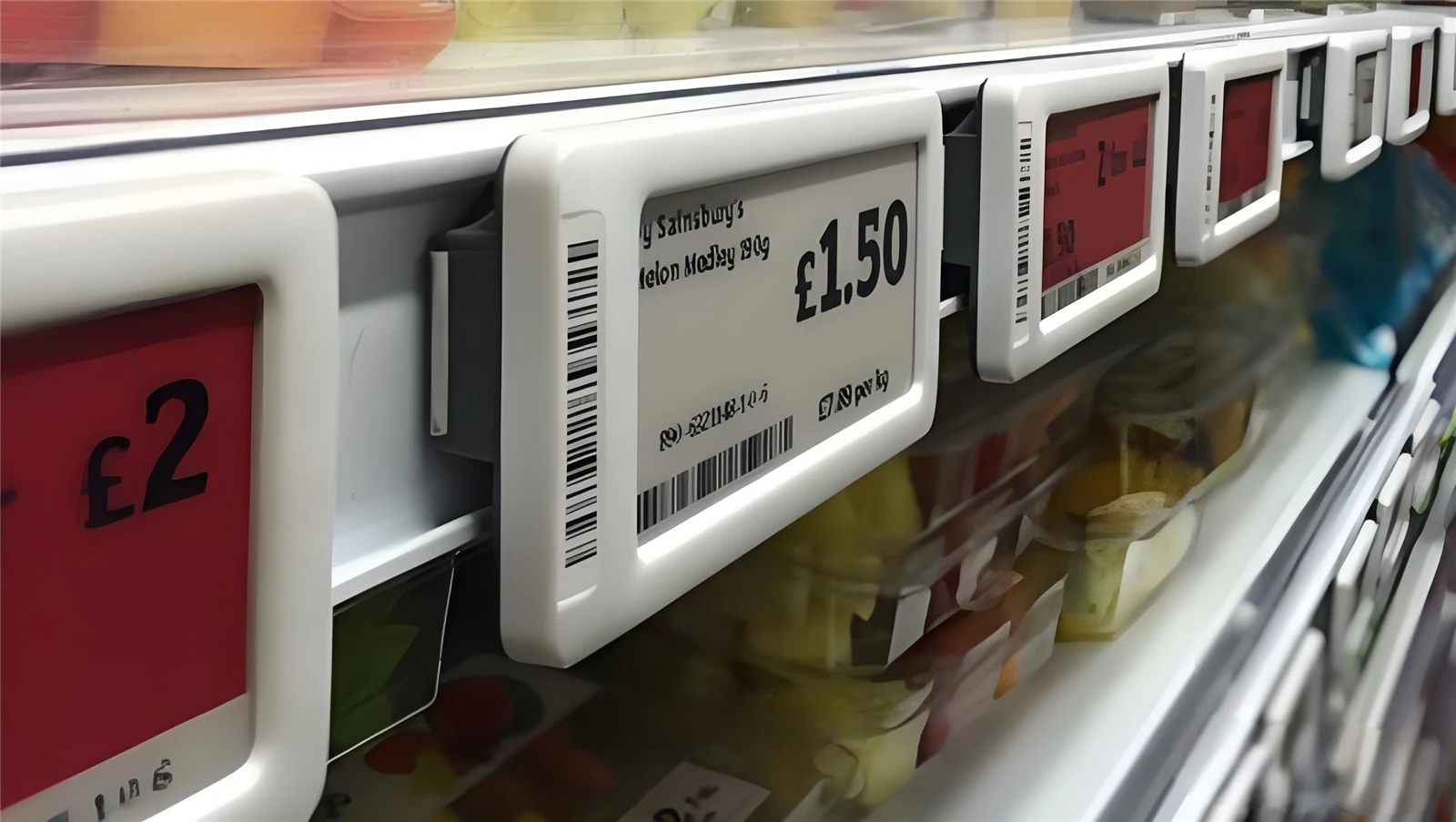

Venta al por menor de alimentos
ESL especializados diseñados para ambientes refrigerados y vitrinas de alimentos con resistencia mejorada a la humedad.
Funcionamiento a baja-temperatura (de -20 grados a +40 grados)
Resistencia a la humedad y la condensación
Cumplimiento de la seguridad alimentaria
Comercio minorista especializado
Soluciones ESL personalizadas para minoristas de electrónica, moda, cosméticos y otros minoristas especializados con requisitos únicos.
Gráficos mejorados e información del producto.
Opciones de color-que combinan con la marca
Montaje especializado para accesorios únicos
Sostenibilidad y consideraciones ambientales
Los procesos de fabricación enfatizan cada vez más la sostenibilidad ambiental a través de la selección y optimización de materiales.
Fabricación respetuosa con el medio ambiente
Sostenibilidad de Materiales
El contenido de plástico reciclado en los componentes de las viviendas alcanza el 30% sin comprometer las propiedades mecánicas, mientras que los flujos de residuos de fabricación se someten a separación y reciclaje para lograr tasas de desvío a vertederos superiores al 95%.
Optimización energética
La optimización del consumo de energía en las instalaciones de producción de Etiquetas Electrónicas para Estantes implementa sistemas de frenado regenerativo en equipos automatizados, reduciendo el consumo eléctrico entre un 15 y un 20%.
Procesos-respetuosos con el medio ambiente
Los sistemas de recubrimiento-a base de agua reemplazan las alternativas a base de solventes-cuando corresponda, lo que reduce las emisiones de compuestos orgánicos volátiles (COV) en un 80 %.
Fabricación sin plomo-
Los procesos de soldadura sin plomo-utilizan aleaciones SAC305 con puntos de fusión de alrededor de 217 grados, lo que requiere una gestión térmica precisa para evitar daños a los componentes y al mismo tiempo garantizar una formación de juntas confiable.
Gestión de fin-de-vida útil
Los programas de reciclaje al final-de-vida útil facilitan la recuperación de componentes, con módulos de pantalla, baterías y componentes electrónicos procesados a través de flujos de reciclaje especializados para recuperar materiales valiosos, incluidos indio, litio y elementos de tierras raras.
Certificaciones Ambientales
- Cumple con RoHS
- Cumple con REACH
- RAEE registrado
- Certificado ISO 14001
Beneficios de sostenibilidad
Impacto ambiental reducido
Reducir la huella de carbono a través de programas de reciclaje de materiales y producción energéticamente{0}}eficientes.
Cumplimiento normativo
Cumplir con las regulaciones y estándares ambientales globales para desechos electrónicos y materiales peligrosos.
Responsabilidad Corporativa
Apoyar los objetivos de sostenibilidad de los minoristas a través de una infraestructura de precios -respetuosa con el medio ambiente.
Conservación de recursos
La recuperación de materiales valiosos reduce la necesidad de extracción y procesamiento de recursos vírgenes.
Desarrollos tecnológicos futuros
Innovaciones que dan forma a la próxima generación de fabricación de etiquetas electrónicas para estantes.

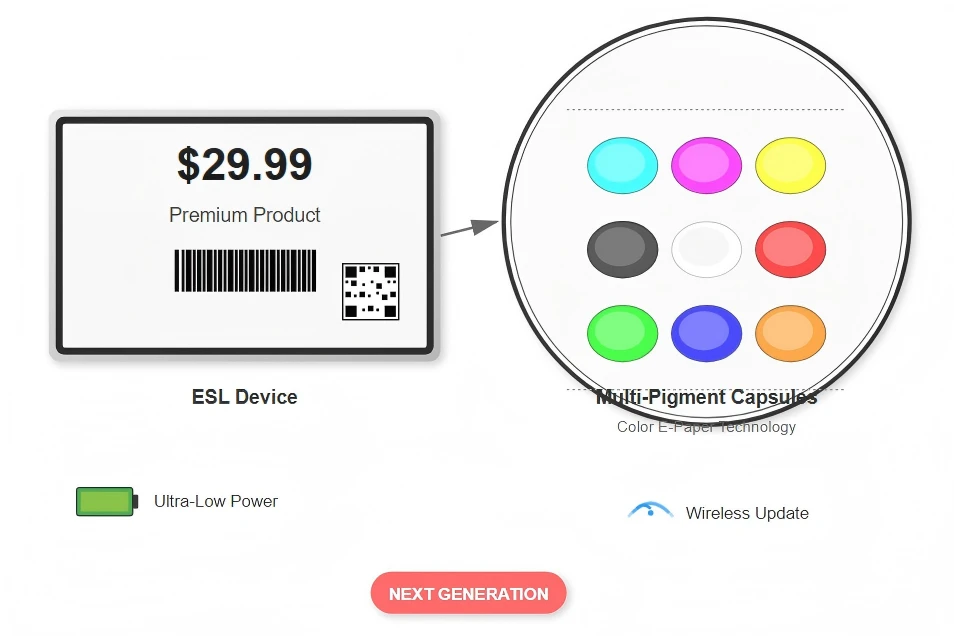

Pantallas de papel electrónico-en color
Las tecnologías emergentes incluyen la integración de pantallas de papel electrónico-en color que utilizan sistemas de cápsulas de múltiples-pigmentos que permiten la capacidad de todo-color manteniendo al mismo tiempo características de consumo de energía ultra-bajo.
Pantallas flexibles
Los sustratos de exhibición flexibles basados en películas de poliimida permiten configuraciones de etiquetas electrónicas para estantes curvas que se ajustan a accesorios minoristas no-planos, lo que abre nuevas posibilidades de diseño para entornos minoristas.

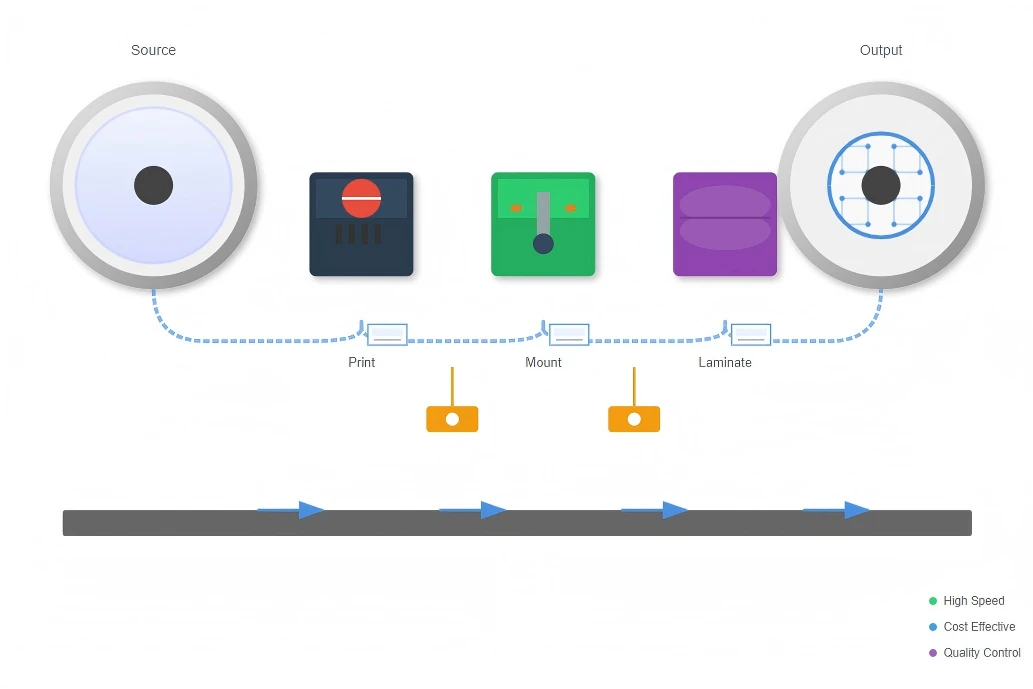

Procesamiento de rollo-a-rollo
Las técnicas de fabricación avanzadas, incluido el procesamiento rollo{0}}a-rollo para la fabricación de pantallas, prometen importantes reducciones de costes y al mismo tiempo mantienen los estándares de calidad, lo que permite una adopción más generalizada de ESL.

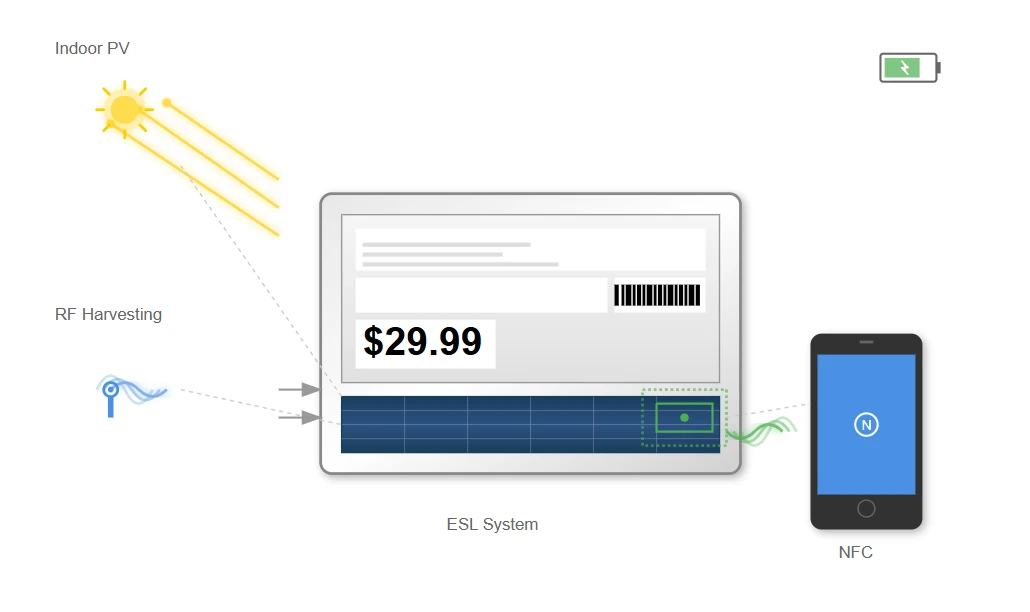

Tecnologías de integración emergentes
Cosecha de energía
La incorporación de tecnologías de recolección de energía, incluidas las células fotovoltaicas interiores y la recolección de energía de RF, tiene como objetivo eliminar por completo los requisitos de reemplazo de baterías. Los procesos de fabricación se adaptan para adaptarse a estos sistemas de energía integrados, y los procedimientos de ensamblaje se modifican para garantizar un posicionamiento óptimo para la recolección de energía.
Integración NFC
La integración de comunicación de campo cercano (NFC) permite la interacción de teléfonos inteligentes con etiquetas electrónicas para estantes, lo que requiere procedimientos de prueba y diseño de antena adicionales durante la fabricación. Esto permite a los clientes acceder a información adicional del producto directamente desde la etiqueta del estante utilizando sus dispositivos móviles.
Somos fabricantes y proveedores profesionales de etiquetas electrónicas para estantes en China, especializados en ofrecer productos personalizados de alta calidad. Le damos una calurosa bienvenida a comprar etiquetas electrónicas para estantes a granel a la venta aquí desde nuestra fábrica.
