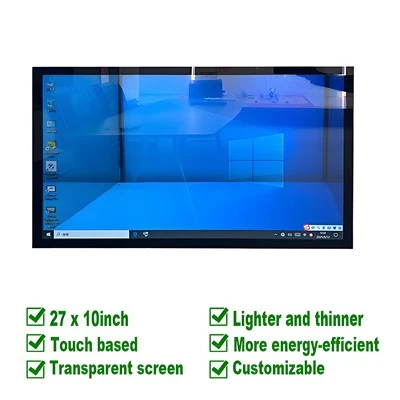

![Pantalla táctil transparente de 27 x 10 pulgadas]()
Pantalla táctil transparente de 27 x 10 pulgadasUna fusión de los ámbitos físico y digital A diferencia de las pantallas opacas tradicionales, esta tecnología permite a los espectadores ver a través del panel de visualización y al mismo tiempo -
![Reproductor de pantalla transparente no táctil 27x10]()
-
![Pantalla de madera transparente de 42 x 23 pulgadas con pantalla transparente]()
Pantalla de madera transparente de 42 x 23 pulgadas con p...Marca SintopOrigen del producto China Plazo de entrega 30 días La pantalla táctil transparente de 42 x 23 pulgadas ofrece una amplia área visual para que las empresas muestren sus productos mientras -
![Pantalla transparente de 42 x 23 pulgadas]()
-
![Pantalla táctil transparente con soporte de suelo de metal 27x10]()
Pantalla táctil transparente con soporte de suelo de meta...Soporte de suelo metálico 27x10 Pantalla táctil transparente -
![Pantalla táctil transparente 27x10]()
Tecnologías de fabricación de pantallas LED transparentes
Especificaciones técnicas clave
Rango de transparencia
70% - 95%
Claridad óptica lograda a través de materiales avanzados
Paso de píxeles
< 0.5mm
Tecnología emergente de matriz de micro-LED
Esperanza de vida
100,000+ horas
En condiciones normales de funcionamiento
Temperatura de funcionamiento
-40 grados a +85 grados
Probado en condiciones extremas

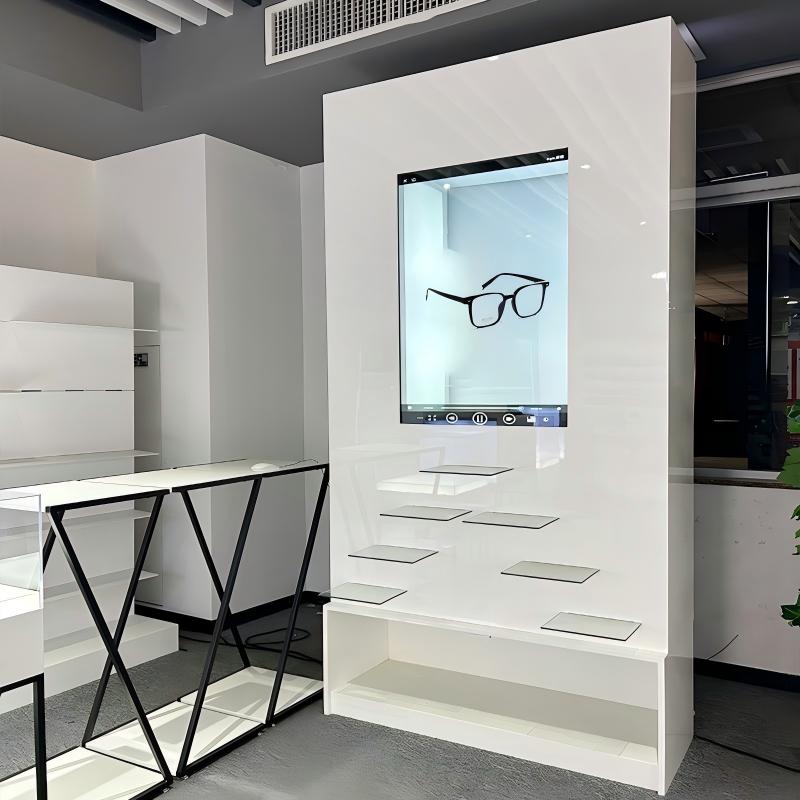

Introducción a la arquitectura de pantalla LED transparente
La pantalla LED transparente representa un avance revolucionario en la tecnología de visualización, combinando claridad óptica con capacidades de visualización digital. Estos sofisticados sistemas utilizan-materiales semiconductores de última generación y procesos de fabricación avanzados para lograr niveles de transparencia que oscilan entre el 70 % y el 95 %, manteniendo al mismo tiempo una calidad de visualización excepcional.
La arquitectura fundamental de una pantalla LED transparente consta de matrices de micro-LED integradas en sustratos ópticamente transparentes, lo que crea una integración perfecta entre el contenido digital y el entorno físico.
La complejidad de la ingeniería detrás de la tecnología de pantallas LED transparentes implica múltiples enfoques interdisciplinarios, incluida la ciencia de los materiales, la ingeniería óptica y la fabricación de semiconductores. Las pantallas transparentes modernas emplean capas conductoras ultra-finas, normalmente materiales a base de óxido de indio y estaño (ITO) o grafeno-, depositados mediante pulverización catódica con magnetrón o procesos de deposición química de vapor. Estas capas conductoras mantienen la transmitancia óptica por encima del 90% al tiempo que proporcionan las vías eléctricas necesarias para la activación de los píxeles.
Componentes arquitectónicos clave
Matrices de micro-LED con dimensiones a nanoescala
Sustratos ópticamente transparentes (vidrio o polímero)
Capas conductoras ultra-delgadas (ITO o grafeno)
Materiales de encapsulación avanzados
Electrónica de control integrada
Claridad óptica
Logrado mediante una selección precisa de materiales y tolerancias de fabricación a nanoescala
Procesos de fabricación avanzados y selección de materiales.
Flujo de trabajo de fabricación
Preparación del sustrato
Los materiales poliméricos o de vidrio ultra-puros se someten a una limpieza con plasma para eliminar contaminantes orgánicos y crear condiciones superficiales óptimas.
Deposición de capa conductora
Aplicación de materiales basados en ITO o grafeno-mediante procesos de pulverización catódica con magnetrón o deposición química de vapor.
Montaje de chips LED
El equipo avanzado de selección-y-coloca los componentes con una precisión de ±25 micrómetros para lograr una uniformidad precisa del paso de píxeles.
Proceso de vinculación
Las técnicas de unión de películas conductoras anisotrópicas (ACF) o cables de paso ultrafino crean conexiones eléctricas seguras.
Encapsulación
Los adhesivos ópticamente transparentes (OCA) y los adhesivos líquidos ópticamente transparentes (LOCA) brindan protección ambiental.
Control de calidad y pruebas
La inspección óptica automatizada y el análisis espectrofotométrico garantizan propiedades ópticas consistentes.

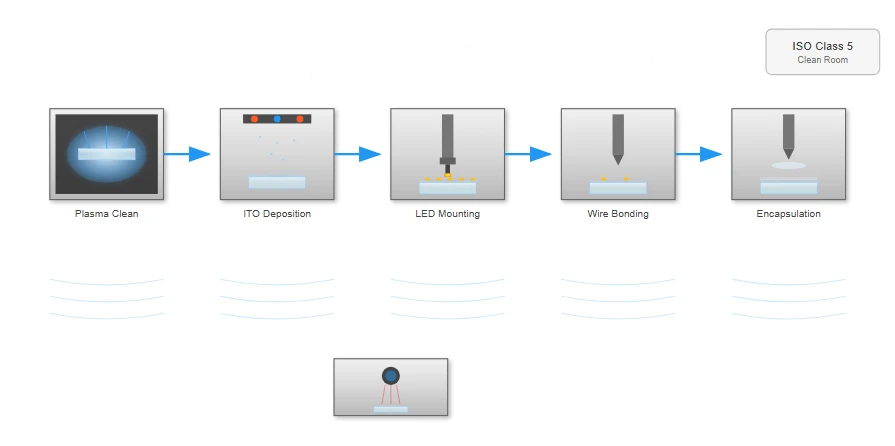

Fabricación en sala limpia
Las instalaciones contemporáneas emplean estándares ISO Clase 5 con recuentos de partículas inferiores a 3520 partículas por metro cúbico para partículas de tamaño 0,5 micrómetros o más.
Sistemas de control de calidad
Múltiples puntos de control de calidad utilizan inspección óptica automatizada y análisis espectrofotométrico para garantizar propiedades ópticas consistentes.
Comparación de materiales
| Material | Transparencia | Conductividad | Costo |
|---|---|---|---|
| Óxido de indio y estaño (ITO) | 90-95% | Alto | Alto |
| Grafeno | 95-98% | muy alto | muy alto |
| Malla Metálica | 85-90% | muy alto | Medio |
| Nanocables de plata | 90-92% | Alto | Medio-Alto |

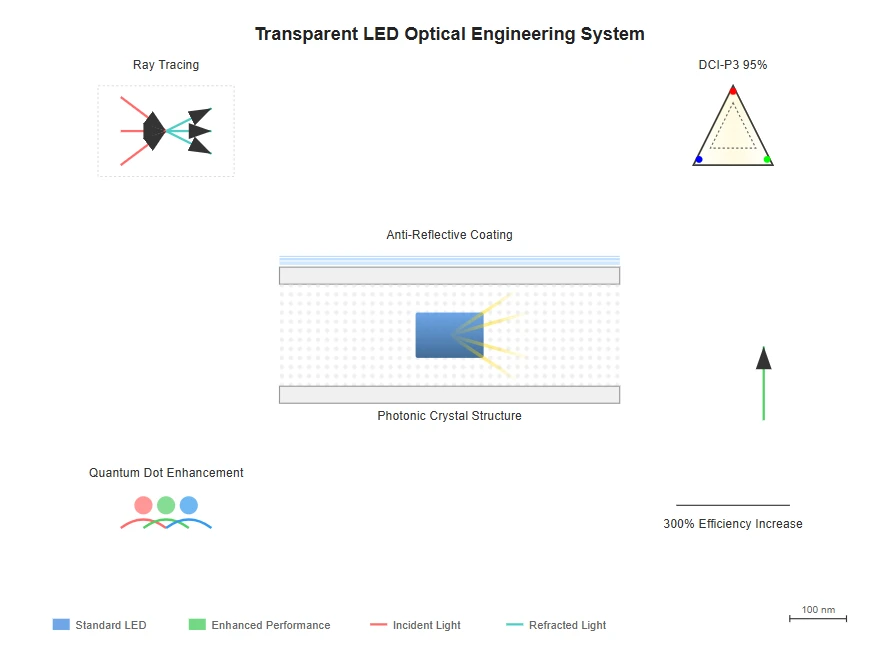

Ingeniería óptica y sistemas de gestión de la luz.
El diseño óptico de los sistemas de pantallas LED transparentes requiere un modelado y una simulación sofisticados para optimizar tanto la transparencia como el rendimiento de la visualización.
Técnicas de extracción de luz
Las técnicas avanzadas de extracción de luz mejoran la eficiencia de las pantallas LED transparentes al maximizar el escape de los fotones generados del material semiconductor.
Las estructuras de cristal fotónico aumentan la eficiencia de extracción de luz hasta en un 300%
Ingeniería de nanoestructuras
Las estructuras de cristal fotónico, fabricadas mediante litografía por haz de electrones o litografía por nanoimpresión, crean variaciones periódicas del índice de refracción que suprimen la reflexión interna total. Estas nanoestructuras están diseñadas con precisión para mantener la transparencia mientras dirigen la luz emitida hacia el área de visualización.
Trazado de rayos y propagación de la luz
Los algoritmos de trazado de rayos calculan la propagación de la luz a través de múltiples interfaces de materiales, teniendo en cuenta los reflejos de Fresnel, los coeficientes de absorción y los fenómenos de dispersión.
Recubrimientos anti-reflectantes
La implementación de revestimientos anti-reflectantes, normalmente pilas dieléctricas multi-capas, reduce los reflejos de la superficie a menos del 0,5 % por interfaz.
Gestión del color
El sistema de gestión del color emplea sofisticados algoritmos de calibración que tienen en cuenta las características espectrales únicas de los sustratos transparentes.
- Las películas con mejora de puntos cuánticos proporcionan una gama de colores ampliada
- Alcanza más del 95 % del espacio de color DCI-P3
- Espectros de emisión estrechos para colores altamente saturados

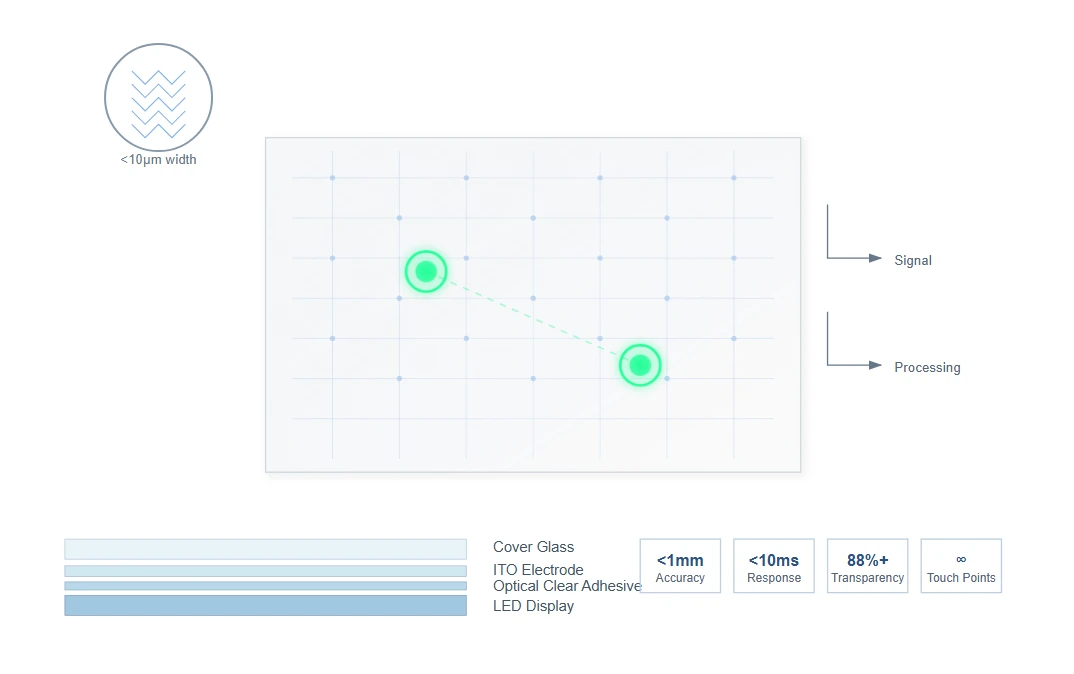

Tecnologías de integración táctil y sistemas de sensores
La integración de la funcionalidad táctil en conjuntos de pantallas LED transparentes requiere tecnologías de sensores especializados que mantengan la claridad óptica y al mismo tiempo proporcionen una detección precisa de la posición. Los sistemas táctiles capacitivos proyectados utilizan electrodos ITO- con patrón de diamante con anchos de línea inferiores a 10 micrómetros, lo que logra una transparencia visual superior al 88 % y, al mismo tiempo, admite la detección multi-táctil con puntos de contacto simultáneos ilimitados.
El proceso de modelado de electrodos del sensor emplea técnicas de fotolitografía con resolución sub-micrónica, lo que garantiza una sensibilidad táctil constante en toda el área de la pantalla.
Rendimiento del sistema táctil
< 1mm
Precisión táctil
< 10ms
Tiempo de respuesta
88%+
Transparencia
Ilimitado
Puntos de contacto
Tecnologías avanzadas de procesamiento táctil
Algoritmos de procesamiento de señales
Los algoritmos avanzados diferencian entre entradas táctiles intencionales e interferencia ambiental, utilizando modelos de aprendizaje automático entrenados en extensos conjuntos de datos.
Sistemas de rechazo de palma
Algoritmos sofisticados analizan el área de contacto, la distribución de presión y las características temporales para distinguir entre entradas intencionadas y contactos accidentales.
Capacidades de detección de fuerza-
Los sensores piezoeléctricos o extensímetros miden deformaciones microscópicas en el material del sustrato y proporcionan datos sensibles a la presión-sin comprometer la transparencia.
Ingeniería de Gestión Térmica y Confiabilidad
La gestión térmica eficaz representa una consideración de diseño crítica para los sistemas de pantallas LED transparentes, ya que la generación excesiva de calor puede degradar tanto el rendimiento como la longevidad.
Protocolos de prueba de confiabilidad
Los protocolos de prueba de confiabilidad para productos de pantallas LED transparentes siguen estrictos estándares industriales, incluidas las especificaciones JEDEC para dispositivos semiconductores y estándares IEC para sistemas de visualización. Estos procedimientos de prueba integrales garantizan una vida útil mínima que supera las 100 000 horas en condiciones normales de funcionamiento.
Ciclos de temperatura
Los sujetos de prueba muestran ciclos de temperaturas extremas de -40 grados a +85 grados para garantizar la estabilidad del rendimiento en todo el rango operativo.
Pruebas de humedad
La exposición a condiciones de alta humedad (85 % de humedad relativa a 85 grados) evalúa la resistencia al ingreso de humedad y los efectos de la condensación.
Estrés mecánico
Las pruebas de carga de vibración y choque garantizan la integridad estructural en condiciones de transporte e instalación.
Exposición ambiental
Las pruebas de radiación ultravioleta y corrosión atmosférica validan la durabilidad-a largo plazo en aplicaciones al aire libre.

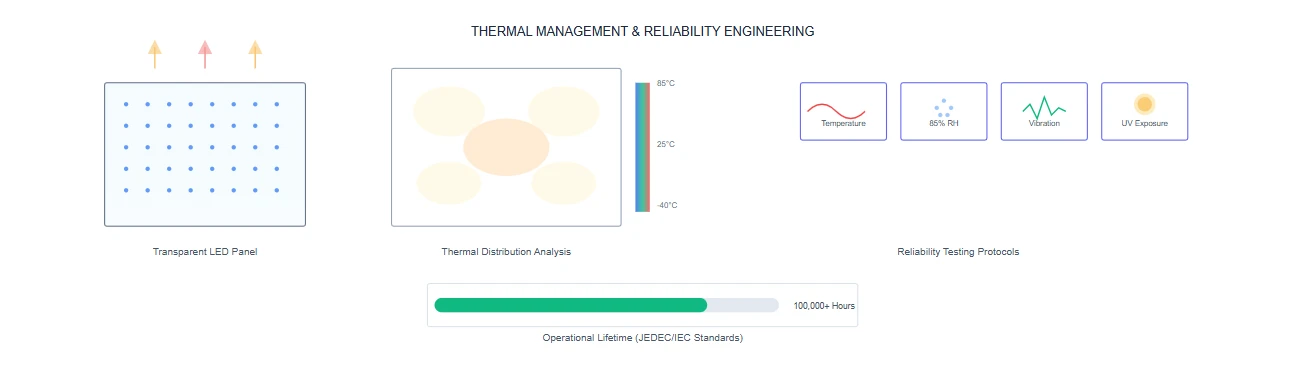

Análisis de distribución térmica
Las imágenes térmicas revelan patrones de calor en la superficie de la pantalla, lo que permite a los ingenieros optimizar las vías de disipación de calor manteniendo la transparencia. Los sistemas avanzados de gestión térmica garantizan una distribución uniforme de la temperatura, evitando puntos calientes que podrían degradar el rendimiento o reducir la vida útil.
Estrategias de gestión térmica
Dinámica de fluidos computacional
La simulación térmica avanzada predice distribuciones de temperatura en diversas condiciones operativas, lo que permite optimizar las estrategias de disipación de calor.
Difusores de calor transparentes
Las películas de grafeno y las matrices de nanotubos de carbono proporcionan una conducción lateral eficiente del calor al tiempo que mantienen la claridad óptica, logrando una conductividad térmica superior a 1000 W/m·K.
Sistemas de enfriamiento pasivo
Los canales de convección estratégicamente ubicados crean efectos de chimenea que mejoran la circulación natural del aire sin requerir componentes de enfriamiento activos.
Regulación térmica dinámica
Los sistemas de control inteligentes ajustan la entrega de energía basándose en sensores térmicos, manteniendo temperaturas de funcionamiento óptimas en diferentes condiciones de carga.
Arquitectura de control e integración de sistemas
Arquitectura de control
La arquitectura de control emplea sistemas de procesamiento distribuido que gestionan datos de píxeles, suministro de energía y funciones de diagnóstico.
Conjuntos de puertas programables-de campo (FPGA) para procesamiento en tiempo-real
Algoritmos avanzados para escalado de imágenes y conversión de color.
Compatibilidad con resoluciones de entrada de hasta 8K a velocidades de cuadro de más de 120 Hz
Protocolos de comunicación
La señalización diferencial de alta-velocidad garantiza una transmisión de datos confiable entre los componentes del sistema.
Estándares LVDS o V-by-One con velocidades de datos superiores a 10 Gbps
Codificación de corrección de errores para la integridad de los datos.
Rutas de datos redundantes para protección contra fallas
Tasas de error de bits inferiores a 10^-12 en condiciones normales
Gestión de energía
La gestión de energía sofisticada optimiza el consumo de energía manteniendo el rendimiento.
El control dinámico de la retroiluminación reduce la energía hasta en un 40%
Múltiples dominios de voltaje con regulación independiente
Control detallado-sobre diferentes zonas de visualización
Capacidades de diagnóstico y monitoreo de energía
Metodologías de Calibración y Aseguramiento de Calidad
Calibración colorimétrica
Las instalaciones profesionales de pantallas LED transparentes requieren procedimientos de calibración integrales para garantizar una apariencia uniforme en múltiples paneles y un rendimiento constante a lo largo del tiempo. La calibración colorimétrica emplea espectrorradiómetros para medir la distribución de potencia espectral de cada color primario en múltiples niveles de gris, creando perfiles de caracterización detallados.
Proceso de calibración
1.Medición de distribución de energía espectral
2.Corrección gamma y ajuste del punto blanco
3.Mapeo y calibración de la gama de colores
4.Corrección de uniformidad en toda la superficie de visualización.
5.Implementación de factores de compensación del envejecimiento
6.Almacenamiento y aplicación de datos de calibración
Inspección de calidad automatizada
Los sistemas automatizados de inspección de calidad utilizan tecnología de visión artificial para detectar defectos en paneles de pantalla LED transparentes durante la producción. Las cámaras de alta-resolución capturan imágenes en múltiples condiciones de iluminación, mientras que los algoritmos de inteligencia artificial identifican anomalías.
Defectos detectados
- Píxeles muertos o atascados
- Partículas de contaminación
- Arañazos superficiales
- Imperfecciones del revestimiento
- Errores en el patrón de electrodos
Capacidades de inspección
- 99,9%+ detección de defectos críticos
- Imágenes con resolución sub-micrónica
- Iluminación multi-ángulo
- Clasificación automatizada de defectos
- Control estadístico de procesos
Desarrollos futuros y tecnologías emergentes
La evolución de la tecnología de pantallas LED transparentes continúa avanzando a través de la investigación en nuevos materiales y procesos de fabricación.

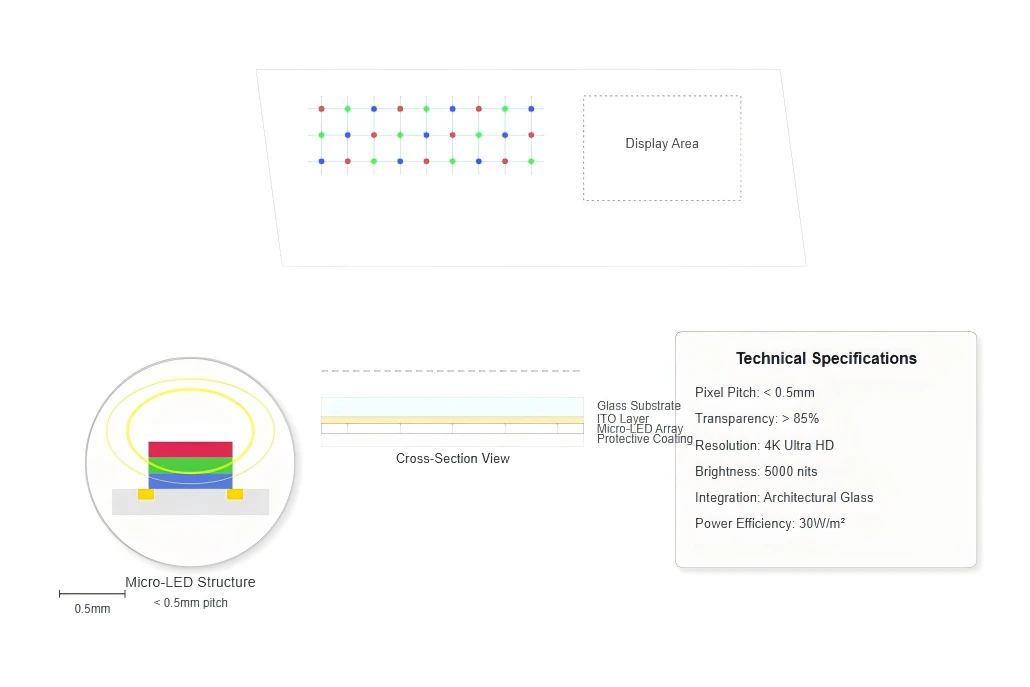

Matrices de micro-LED
Los desarrollos emergentes incluyen matrices de micro-LED con distancias entre píxeles inferiores a 0,5 mm, lo que logra una integración casi-invisible en el vidrio arquitectónico y al mismo tiempo mantiene capacidades de visualización de alta resolución.

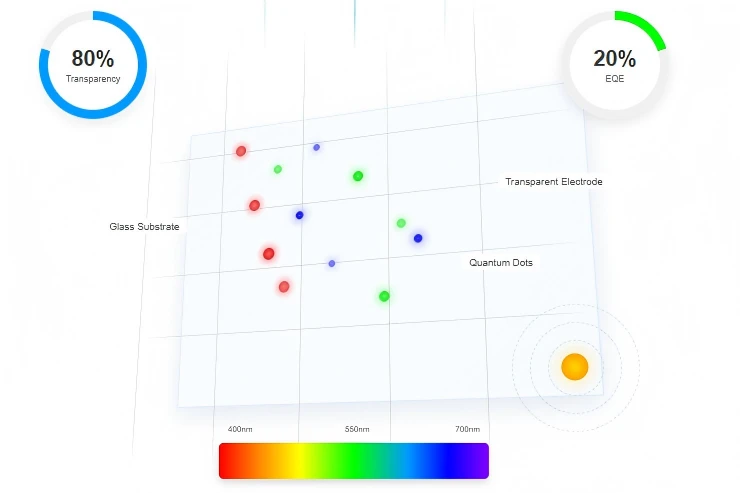

LED de punto cuántico (QLED)
La tecnología QLED promete una mayor eficiencia y pureza del color, con demostraciones de laboratorio que logran eficiencias cuánticas externas superiores al 20% mientras mantienen la transparencia por encima del 80%.

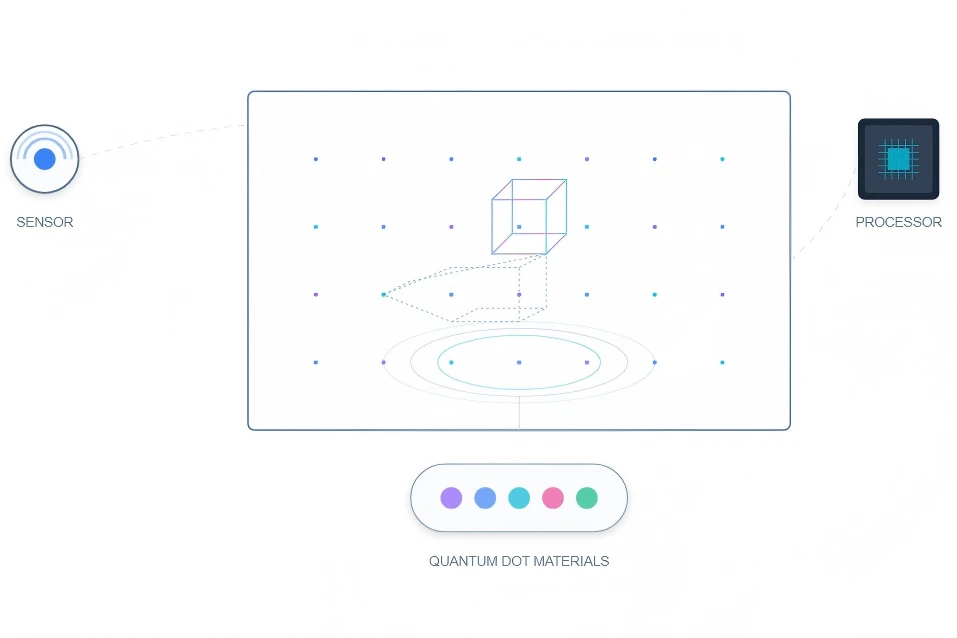

Integración de realidad aumentada
La integración de capacidades de realidad aumentada combina la funcionalidad de visualización con la detección ambiental y la computación espacial, creando experiencias inmersivas de realidad mixta.

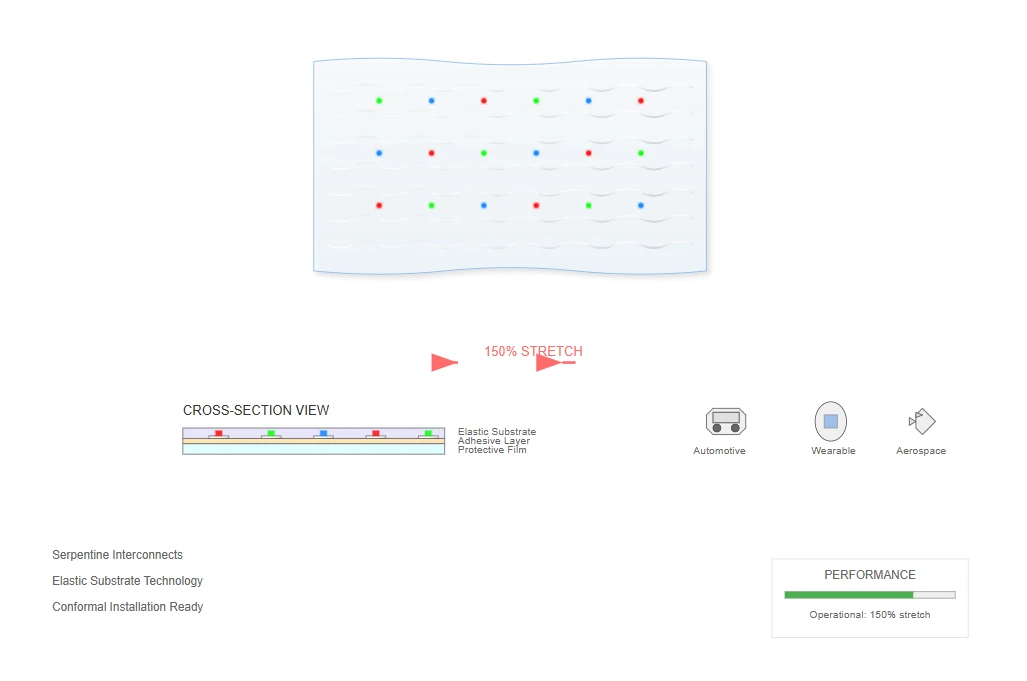

Pantallas flexibles y extensibles
La investigación sobre pantallas transparentes flexibles y estirables abre nuevas posibilidades de aplicación para instalaciones curvas y conformes. Estas tecnologías de pantalla LED transparentes-de próxima generación utilizan sustratos elásticos e interconexiones serpenteantes que se adaptan a la deformación mecánica y al mismo tiempo mantienen la funcionalidad eléctrica y óptica.
Las demostraciones de prototipos han logrado relaciones de estiramiento de hasta el 150 % manteniendo el funcionamiento de la pantalla, lo que sugiere aplicaciones futuras en automoción, aeroespacial y electrónica portátil.
Aplicaciones clave
Pantallas automotrices
Tecnología usable
Dispositivos flexibles
Interfaces aeroespaciales
Arquitectura curva
Equipo medico
