En diciembre pasado terminamos la modernización de una estación de recolección para un distribuidor de cadena de frío en las afueras de Guangzhou. Cuarenta-ocho nodos, tres instalaciones, ocho semanas desde la PO hasta su entrada en funcionamiento. El proyecto salió bien. Lo que se me quedó grabado fue la conversación que lo inició.
Su director de operaciones acababa de descartar la implementación de una pantalla táctil TFT después de cinco meses. Veinte-tres unidades fallaron durante la semana más fría del año-la condensación entró en los conjuntos de paneles y provocó un cortocircuito en las placas de controlador. El proveedor culpó al "entorno de instalación", que es la forma educada de decir "no es nuestro problema". El costo real no fue el hardware. Fueron 340.000 RMB en envíos retrasados mientras se apresuraban a encontrar una solución manual.
"Sólo dame algo que funcione", dijo. "No necesito animaciones. Necesito códigos de contenedor y cantidades que no desaparezcan cuando se abren las puertas del muelle".
Citamos carácter 16x2.LCDs. Pensó que estábamos bromeando. Catorce meses después, su equipo de mantenimiento todavía no ha tenido que tocarlos.

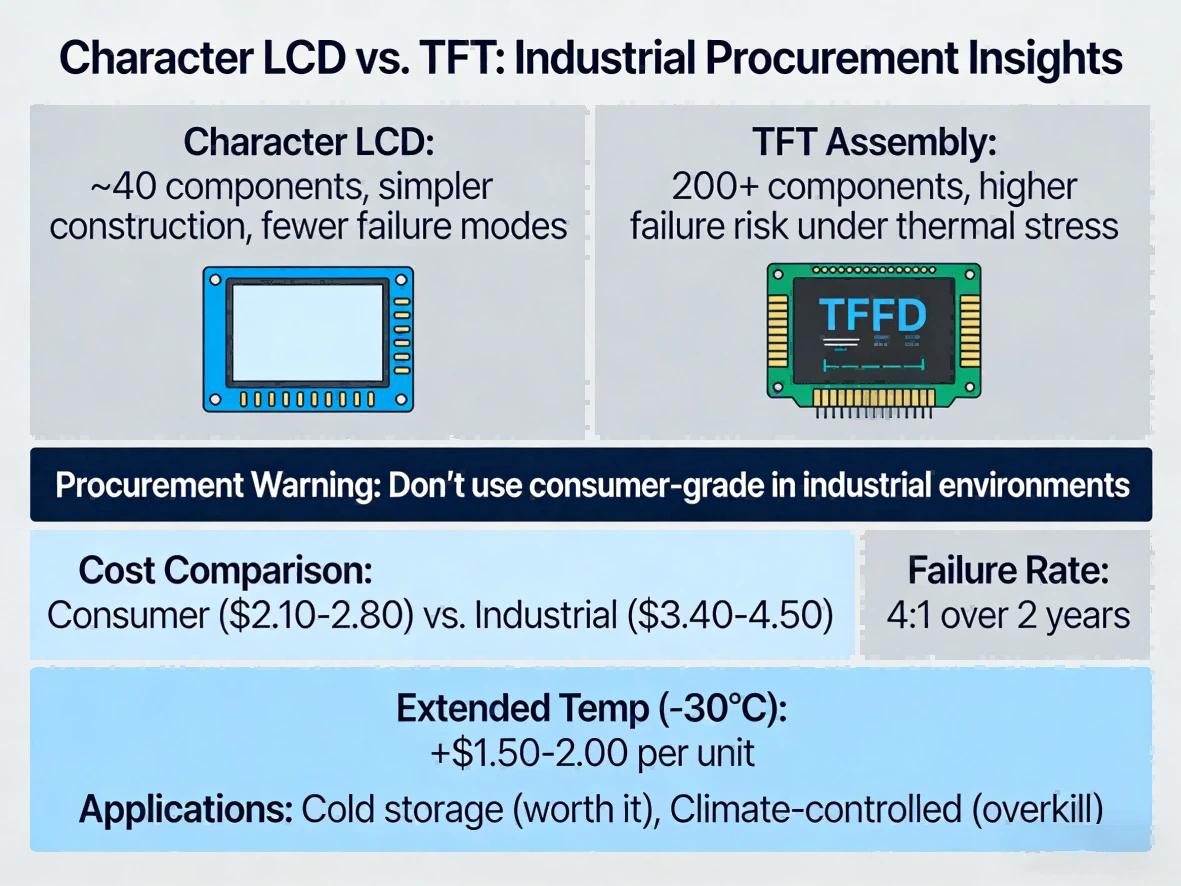

La tolerancia a la temperatura es la especificación que realmente importa
La mayoría de las solicitudes de presupuesto que veo para pantallas de logística se centran en la resolución, el brillo y el ángulo de visión. Para aplicaciones orientadas al cliente-, claro. ¿Para una estación de preparación de pedidos situada a veinte metros de un muelle de carga en Harbin? La resolución es irrelevante. Lo que importa es si la pantalla sigue funcionando cuando la temperatura ambiente baja a -15 grados y luego vuelve a bajar a +25 grados tres veces al día.
Las pantallas LCD de caracteres manejan esto mejor que las alternativas por una razón aburrida: una construcción más simple significa menos modos de falla. Un módulo industrial-de 16x2 tiene quizás 40 componentes en total. Un conjunto TFT comparable tiene 200+. Cada componente adicional es otro punto potencial de falla bajo tensión térmica.
La implicación práctica para la adquisición: no compre módulos-de consumo para entornos industriales. Los ahorros no valen la pena. Lo hemos probado exhaustivamente y la diferencia en la tasa de fallas es aproximadamente de 4:1 en un período de dos-años. Los módulos de consumo cuestan entre 2,10 y 2,80 dólares por volumen; El grado industrial cuesta entre 3,40 y 4,50 dólares. Gastar $1.30 adicionales por unidad para evitar una tasa de fallas 4x debería ser una decisión obvia, pero todavía vemos que los equipos se equivocan porque las especificaciones eléctricas de la hoja de datos parecen idénticas.
El rango de temperatura extendido (hasta -30 grados) agrega otros $1,50-2,00 por unidad. Vale la pena para aplicaciones de almacenamiento en frío. Probablemente sea excesivo para instalaciones con clima controlado, aunque hemos tenido clientes en el norte de EE. UU. y Canadá que eligieron este grado de todos modos como seguro contra fallas de HVAC.
Desglose de costos realista
No les daré el precio exacto porque cambia cada trimestre y varía según la relación con el proveedor. Lo que puedo darte es estructura.
El módulo LCD representa aproximadamente entre el 8% y el 12% del costo total del nodo para una estación de confirmación de recolección. La obsesión por ahorrar 0,40 dólares por pantalla y al mismo tiempo ignorar el otro 90% del coste del sistema no tiene sentido; sin embargo, lo veo constantemente en las matrices de evaluación de RFQ.
El hardware del controlador es donde las especificaciones difieren de la realidad. Un módulo MCU industrial adecuado con administración de energía, protección de E/S y funcionalidad de vigilancia cuesta entre 28 y 45 dólares, según el conjunto de funciones. Si alguien le cotiza $ 12, o está tomando atajos en los circuitos de protección o planea sorprenderlo con los "accesorios necesarios" más adelante.
La integración es donde los presupuestos realmente explotan. Si su WMS es SAP EWM o Manhattan o Blue Yonder, espere que el alcance de la integración se mida en semanas y que los dólares sean de cinco cifras. Cualquiera que cotice una tarifa fija sin comprender su entorno de software está planificando órdenes de cambio o planeando no entregar lo suficiente.
| Categoría de costo | Rango típico | ¿Qué impulsa la variación? |
|---|---|---|
| Módulo LCD (industrial) | $3.20-4.80 | Clasificación de temperatura, tipo de retroiluminación, nivel de proveedor |
| Conjunto del controlador | $28-52 | Nivel de protección, interfaces de comunicación, certificación. |
| Caja + montaje | $25-65 | Clasificación IP, material, personalizado y disponible- |
| Integración laboral | $4,500-18,000+ | Plataforma WMS, arquitectura de red, participación de TI del cliente. |
Ese número de integración parece amplio porque lo es. Una instalación que ejecuta un WMS moderno-basado en la nube con API abiertas podría estar en el extremo inferior. ¿Sistemas locales-heredados con middleware personalizado? Presupuesto alto y esperanza para lo mejor.
Donde las visualizaciones de caracteres no funcionan
Rechazamos proyectos que no se ajustan a la tecnología. Es más fácil decir que no desde el principio que tratar con un cliente insatisfecho seis meses después.
La visualización en idioma chino elimina la opción.
La arquitectura del controlador HD44780 data de 1987 y no admite caracteres CJK de forma nativa. Puedes programar ocho caracteres personalizados en CGRAM, lo cual es suficiente para algunos íconos pero no para una interfaz china. Para operaciones en China continental con personal local, recomendamos pantallas gráficas OLED de 128x64.-admiten la representación de fuentes de mapa de bits y cuestan entre 8 y 14 dólares por unidad en volumen.
Todo lo que esté orientado al cliente-necesita una mejor estética.
Las pantallas LCD de caracteres parecen industriales. Eso está bien para operaciones de backend. Para una terminal de auto-pago o un quiosco de información de productos, invierta en la capacidad gráfica adecuada.
Las animaciones-en tiempo real o las actualizaciones rápidas crean un parpadeo visible.Las frecuencias de actualización de la pantalla LCD de caracteres funcionan bien para la información de estado que cambia varias veces por minuto. Las barras de progreso, las pantallas de conteo, cualquier cosa que se actualice varias veces por segundo-use algo más.
Si su aplicación cumple con alguno de estos, deje de evaluar las pantallas LCD de caracteres. La tecnología no encaja. Podemos discutir alternativas, pero la conversación cambia significativamente.
Realidad de la calificación del proveedor

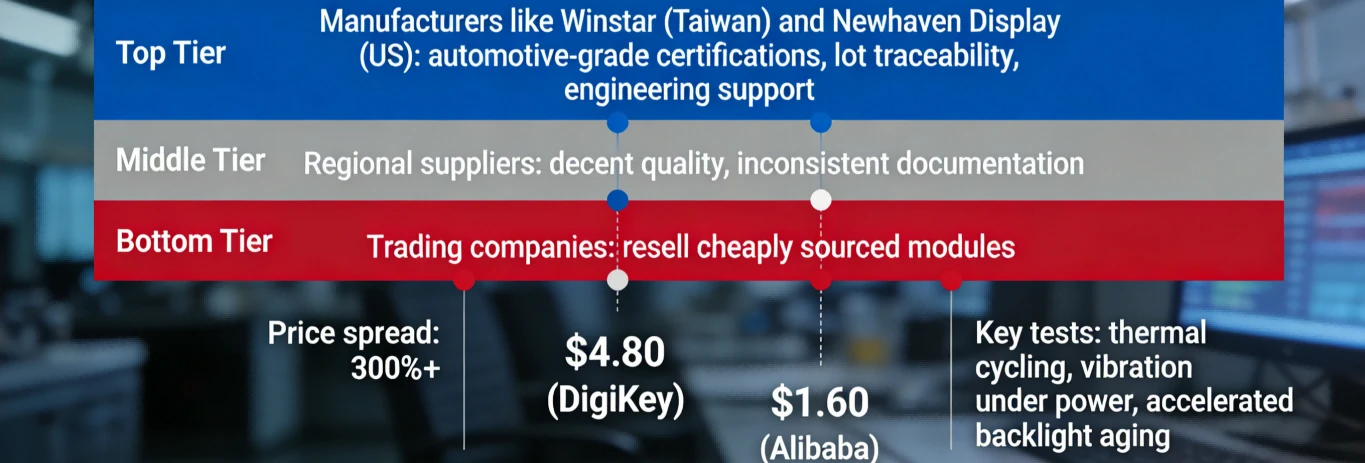

La cadena de suministro de LCD de carácter tiene un espectro de calidad que es más amplio de lo que la mayoría de los equipos de adquisiciones creen. En la cima: fabricantes como Winstar (Taiwán) y Newhaven Display (EE. UU.) con certificaciones de grado automotriz-, trazabilidad de lotes y soporte de ingeniería real. En el medio: proveedores regionales con calidad decente pero documentación inconsistente. En la base: empresas comerciales que revenden todo lo que pueden conseguir a bajo precio.
El precio distribuido en este espectro es del 300%.+. Un módulo que cuesta 4,80 dólares en DigiKey podría tener equivalentes disponibles a 1,60 dólares en los proveedores de Alibaba. No son el mismo producto, independientemente de lo que afirmen las hojas de datos.
Mantenemos una lista de proveedores aprobados basada en nuestras propias pruebas de calificación. No lo publicaré aquí porque cambia según nuestro monitoreo continuo de confiabilidad y porque representa una inversión significativa en pruebas. Lo que diré: hemos rechazado módulos de marcas reconocidas-conocidas que no cumplieron con nuestro protocolo de ciclos de temperatura, y hemos calificado módulos de proveedores más pequeños que la mayoría de los equipos de adquisiciones pasarían por alto.
El protocolo de prueba importa más que la marca. Si está realizando su propia calificación, concéntrese en los ciclos térmicos (no solo en la temperatura estática), la vibración bajo energía y el envejecimiento acelerado de la luz de fondo. Estos predicen fallas en el campo mejor que las pruebas eléctricas de inspección entrantes.
Notas de integración de implementaciones reales
El filtrado de la fuente de alimentación es obligatorio, no opcional.Los centros de distribución tienen entornos eléctricos terribles-VFD en motores de cintas transportadoras, cargadores de montacargas y equipos de soldadura en áreas de mantenimiento. Especificamos un rechazo mínimo de modo común-60 dB en las fuentes de alimentación. Las unidades más baratas captan interferencias y crean una corrupción de caracteres que parece una falla de hardware.
Gestión de la condensación en zonas de transición de almacenamiento en frío.Si su quiosco se encuentra en el límite entre el espacio ambiente y el refrigerado, los gabinetes IP54 estándar no son suficientes. Las juntas respiran con expansión térmica. Entra agua. La unión óptica-lamina la pantalla LCD directamente a la cubierta de vidrio-elimina el espacio de aire interno donde se forma la condensación. Agrega entre $15 y $25 por pantalla, pero extiende la vida útil de 18 a 24 meses a 60+ en estos entornos.
La secuencia de inicialización del HD44780 tiene un modo de falla conocido.Si la energía falla durante la comunicación, el controlador ingresa a un estado indefinido y la pantalla se bloquea. Las bibliotecas de controladores estándar no siempre manejan esto correctamente. La solución está documentada en notas antiguas de la aplicación Hitachi.-Envía el comando de configuración de funciones tres veces durante la inicialización para forzar la sincronización independientemente del estado anterior. No es complicado una vez que lo sabes, pero esto sorprende a muchos equipos realizando su primera implementación.
Hay otros patrones de integración que hemos desarrollado a lo largo de los años. Algunos de ellos los documentamos en diseños de referencia para clientes. Otros no los anotamos en absoluto.
Qué significa la implementación de ESL de Walmart para este mercado
Walmart anunció en junio de 2024 que implementará etiquetas electrónicas para estantes en 2300 tiendas de EE. UU. para 2026. Las actualizaciones de precios que antes requerían dos días de trabajo de sus asociados ahora se completan en minutos (corporate.walmart.com).
El detalle que importa para nuestra discusión: esta implementación es completamente e-tecnología de tinta para la visualización de precios de cara al cliente-. Los sistemas backend-estaciones de recolección, muelles de recepción e interfaces de administración de almacenes-no son parte de la iniciativa.
Los recursos de desarrollo y la atención de los proveedores están fluyendo hacia las tecnologías de visualización visible para los clientes. Character LCD, al ser "maduro" (léase: aburrido), continúa ofreciendo aplicaciones backend sin la rotación que conlleva una fuerte competencia. La oferta se mantiene estable con múltiples fuentes calificadas. Para las adquisiciones, esto es realmente favorable:-menos riesgo de obsolescencia, menos consolidación de proveedores y más poder de negociación.
Estructura de participación para proyectos calificados
Si su proyecto involucra 50+ nodos de visualización, requisitos de temperatura industrial e integración WMS, podemos brindarle orientación técnica y opciones comerciales que van más allá de este artículo. Por debajo de ese umbral, los canales de distribución estándar probablemente le brinden un mejor servicio.
Para el contacto inicial, incluya: volumen y cronograma de implementación, rango de temperatura de funcionamiento (peor{0}}caso real, no teórico), plataforma y versión de WMS, restricciones de montaje y cualquier requisito de certificación. Esto nos permite responder con información relevante en lugar de folletos genéricos.
Qué ofrecemos a los proyectos que califican: opciones de proveedores de nuestra lista aprobada con datos de calificación internos, diseños de referencia de integración para plataformas WMS comunes, plantillas de modelado de TCO personalizadas según sus tarifas de mano de obra, recomendaciones de segunda-fuente para la gestión de la obsolescencia.
Lo que no publicamos: precios específicos por volumen-(realmente cambian trimestralmente), arquitectura de integración detallada (sensibilidad competitiva), metodología de auditoría de proveedores (proceso patentado).
La realidad comercial de las soluciones de visualización B2B es que la fijación de precios significativos requiere comprender sus requisitos específicos. Quince minutos en una llamada de calificación le ahorran semanas de ida y vuelta-correo electrónico-.
