Estas fallas tienen patrones y la mayoría se pueden diagnosticar en 30 minutos o menos. Esta guía está estructurada en torno a cómo funciona realmente la solución de problemas: comenzando por lo que puede ver en la pantalla y luego retrocediendo hasta la causa. Si mantienespantallas LCD comercialesen el comercio minorista, ejecutar paneles en quioscos públicos o depurar hardware integrado durante el desarrollo, el proceso de diagnóstico es el mismo.
Referencia rápida de síntomas
Utilice esta tabla como su primer filtro. Múltiples causas pueden producir el mismo síntoma, así que trátelo como una dirección inicial, no como una respuesta final.
| Síntoma | Causa más probable | Primera acción |
|---|---|---|
| Pantalla completamente oscura, sin retroiluminación | Fallo de energía o fusible quemado | Mida el voltaje de entrada en los pines del módulo |
| Pantalla encendida pero muy tenue | Degradación de la retroiluminación o matriz de LED defectuosa | Pruebe el circuito de retroiluminación de forma independiente |
| Imagen tenue visible sólo con una linterna | Fallo de retroiluminación El panel - en sí funciona | Inspeccionar las tiras de LED y el circuito del controlador. |
| Pantalla parpadeante o parpadeante | Cable plano suelto o voltaje de suministro inestable | Vuelva a colocar todos los conectores; comprobar la fluctuación del suministro |
| Líneas verticales u horizontales a lo largo de la pantalla | Sustrato agrietado o falla del IC del controlador | Inspección visual; intercambiar placa de controlador |
| Caracteres revueltos o faltantes | Discrepancia de protocolo o error de firmware | Verificar la configuración de comunicación con la hoja de datos |
| Pantalla blanca sin contenido. | Fallo de inicialización o pérdida de señal. | Verifique la configuración del protocolo; confirmar el tiempo de reinicio |
| Imagen fantasma persistente o quemada- | Imagen estática en el panel antiguo demasiado larga | Ciclo de energía; ejecutar patrón de prueba de actualización de píxeles- |
| La entrada táctil no se registra | Cable táctil dañado o firmware dañado | Compruebe el cable plano; re-controlador táctil flash |
| Restablecimientos aleatorios o ciclos de energía | Pico de voltaje o capacidad de corriente insuficiente | Medir el suministro con osciloscopio; agregar protección contra sobretensiones |
¿Qué causa realmente las fallas del módulo LCD?
Degradación de la retroiluminación
La luz de fondo es el fallo más común-de un solo componente en los módulos LCD. Los conjuntos de LED se atenúan gradualmente a lo largo de su vida operativa. - los fabricantes califican los productos segúnEstándares de prueba de confiabilidad de semiconductores JEDECy la vida útil nominal varía significativamente entre los paneles-de consumo y los de grado industrial-. Consulte siempre la hoja de datos de su módulo específico para conocer su vida útil nominal según sus condiciones de funcionamiento, no una cifra genérica de la industria.
Una pantalla con retroiluminación degradada aún pasa las comprobaciones eléctricas. El panel está funcionando - pero no puede producir una imagen legible con luz ambiental normal. Si la pantalla se ve aceptable en una habitación oscura pero se vuelve casi invisible bajo una iluminación brillante de la oficina o al aire libre, lo primero que debe probar es la luz de fondo.
⚠️ Error común:Compensar la atenuación de la luz de fondo llevando el brillo al máximo. Esto acelera el desgaste del LED y acorta la vida útil restante de un componente que ya-se está degradando. Seleccionar hardware con un margen de brillo adecuado desde el principio evita el problema por completo - vea lo que lo distinguemódulos LCD de calidad-comercialde alternativas de grado-de consumo.
Problemas de conectores y cables
Los cables planos, los conectores cebra y las uniones soldadas se degradan con la vibración, los ciclos térmicos y la flexión repetida. El modo de falla casi siempre es intermitente: parpadea en ciertas orientaciones, segmentos de pantalla caídos debido a la vibración o una pantalla que funciona al inicio pero falla a la temperatura de funcionamiento. Volver a colocar cada conector antes de pedir piezas resuelve una parte importante de las quejas de campo sin costo alguno.
Estrés ambiental
El frío ralentiza la respuesta del cristal líquido; el calor acelera el envejecimiento del polarizador y la delaminación del adhesivo; la humedad corroe los electrodos desde el interior, lo que produce la falta de segmentos de la pantalla que empeoran gradualmente a lo largo de semanas. Especifique siempre las peores-condiciones de los casos, no las promedio. Para aplicaciones en entornos exigentes,Soluciones de pantalla LCD integradas con clasificaciones medioambientales coincidentes.Vale la pena evaluarlos antes del despliegue, no después de una falla en el campo.
⚠️ Error común:probar una pantalla en condiciones de laboratorio y asumir que funcionará igual en exteriores, en un almacén frío o cerca de una fuente de humedad - sin verificar que la clase IP nominal y el rango de temperatura del módulo realmente coincidan con el entorno de implementación.
Problemas con la fuente de alimentación y fallas del controlador
Los picos de voltaje causan daños inmediatos al circuito integrado del controlador. Ondulación del suministro - El ruido de CA en el riel de CC - causa daños acumulativos más sutiles: reinicios aleatorios, ruido de imagen y vida útil más corta del LED. Consulte la hoja de datos de su módulo para conocer su voltaje de ondulación máximo permitido; No existe un umbral universal que se aplique a todos los tipos de paneles.
Los errores de firmware y las discrepancias de protocolo son una categoría separada que imita de manera convincente las fallas de hardware. Una pantalla blanca o una salida codificada después de un cambio de placa o una actualización de software suele ser un error de configuración, no un panel roto. Esta distinción importa cuandoComparación de formatos de pantalla de barra LED y LCD- diferentes tecnologías tienen diferentes comportamientos de protocolo y firmas de fallas.
Proceso de diagnóstico de seis-pasos
Trabaje con estos en orden. Deténgase tan pronto como identifique la falla. - los intercambios innecesarios pierden tiempo e introducen nuevas variables.
Paso 1 - Inspección visual antes del encendido-.Busque grietas, condensación detrás del panel, marcas de quemaduras en la PCB y cables planos desplazados o retorcidos. Si encuentra daño físico, no aplique energía. Una conexión en cortocircuito puede causar daños en cascada que son mucho más costosos que la falla original.
Paso 2 - Verificar el voltaje de entrada.Utilice un multímetro en los pines de entrada de alimentación del módulo. Los voltajes nominales típicos para los paneles TFT son 3,3 V, 5 V o 12 V - consulte su hoja de datos. Una lectura superior al 5 % fuera de las especificaciones justifica una investigación. Para fallas intermitentes, agregue un osciloscopio para verificar la ondulación del suministro con las especificaciones permitidas de la hoja de datos.
Paso 3 - Aísle la luz de fondo.En una habitación con poca luz, ilumine con una linterna la superficie del panel en ángulo. Si puede distinguir una imagen tenue, el panel funciona y solo ha fallado la luz de fondo. Esta única prueba elimina la mitad del árbol de diagnóstico en menos de 10 segundos - y funciona igualmente bien enPantallas LCD con formato de barra-como en los paneles rectangulares estándar.
Paso 4 - Cambie los cables y las placas metódicamente.Cargue un patrón de prueba-bueno conocido. Reemplace el cable plano con una unidad que funcione verificada. Si la falla sigue al cable, el cable es el problema. Si se queda en el tablero, el tablero es el siguiente. Reemplace primero el componente más económico y accesible.
Paso 5 - Verifique el protocolo de comunicación.Una pantalla blanca o una salida confusa después de un cambio de placa casi siempre es un error de configuración. Verifique la velocidad en baudios (UART), el modo SPI (CPOL/CPHA) o la dirección I2C con la hoja de datos. Este paso detecta una proporción desproporcionada de fallas enentornos de visualización de quioscodonde los módulos se reemplazan en el campo, a menudo a partir de documentación incompleta.
Paso 6 - Replicar las condiciones del campo en el banco.Una pantalla que funciona en el laboratorio pero falla en su implementación casi siempre tiene una causa raíz térmica o de vibración. Un conector marginal a 22 grados puede abrirse completamente a 55 grados. Aplique calor controlado durante las pruebas en banco - una falla que aparece por encima de cierta temperatura identifica directamente la expansión térmica como el mecanismo.
¿Reparar o reemplazar? Un marco de decisión
La reparación tiene sentido cuandola falla se localiza en un solo componente reemplazable - un cable, un conjunto de retroiluminación, una actualización de firmware - el módulo es parte de un sistema donde obtener un reemplazo implica un tiempo de inactividad o un rediseño significativo, y el costo de reparación es claramente menor que el de una unidad nueva.
El reemplazo tiene más sentido cuandomúltiples síntomas aparecen simultáneamente. La luz de fondo tenue, el desgaste del conector y la imagen fantasma que aparecen juntos son un indicador confiable del final de la vida útil, no un solo fallo reparable. El reemplazo también tiene sentido cuando un módulo actual ofrece mejores especificaciones - mayor brillo, temperatura de funcionamiento más amplia y mejor protección de ingreso - que reduciría la carga de mantenimiento futura.
Antes de comprometerse con cualquiera de los dos caminos, resuelva estas cinco preguntas:
- ¿Es esta la primera falla de la unidad o ha fallado antes?
- ¿La falla se limita a un solo componente reemplazable?
- ¿El costo total de reparación - piezas, mano de obra y tiempo de inactividad - se mantiene claramente por debajo del costo de reemplazo?
- ¿La unidad reparada durará de manera realista durante los requisitos de servicio restantes del sistema?
- ¿Un reemplazo actual ofrece especificaciones significativamente mejores para esta aplicación?
Si tres o más respuestas favorecen el reemplazo, ese suele ser el camino más claro. Explora el completogama de productosohablar con un especialistasobre el abastecimiento. Para contextos de venta minorista y señalización,Configuraciones LCD personalizadas para señalización minoristaa menudo ofrecen mejores resultados económicos-a largo plazo que un intercambio directo-por-similares.
Mantenimiento Preventivo
- Controles ambientales:Implemente dentro del rango de temperatura y humedad nominal del módulo, utilizando las peores-condiciones de caso para la planificación. En entornos de alta-humedad, los gabinetes sellados con clasificaciones IP verificadas son un requisito, no una precaución.
- Gestión de energía:Utilice suministros regulados con protección contra sobretensiones de hardware. Evite utilizar las luces de fondo continuamente con el brillo máximo - el control de brillo adaptativo reduce el desgaste de los LED sin un impacto visible en la usabilidad.
- Inspecciones programadas:Mensualmente - revise el asiento del conector y busque condensación. Trimestralmente - ejecute un patrón de prueba de diagnóstico y verifique el voltaje de suministro bajo carga. Anualmente - verifique la ondulación del suministro e inspeccione las capas ópticas para detectar delaminación o envejecimiento del polarizador.

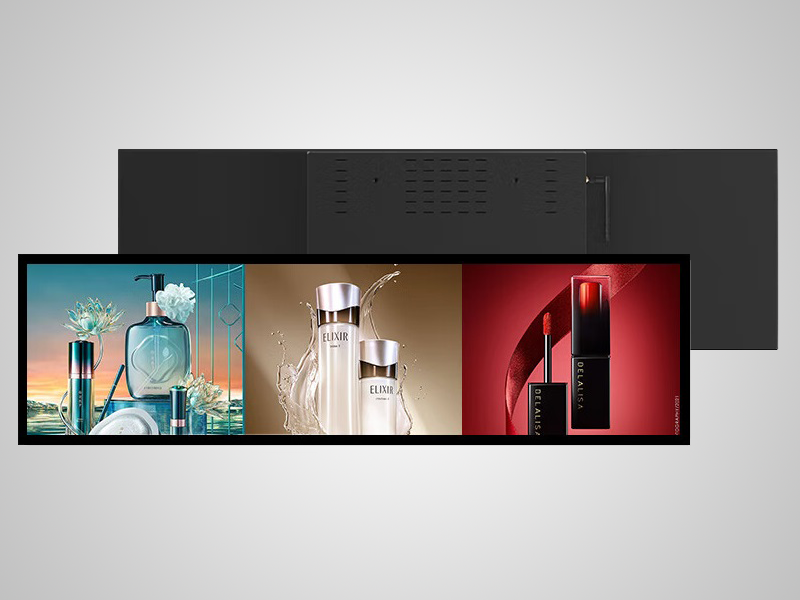

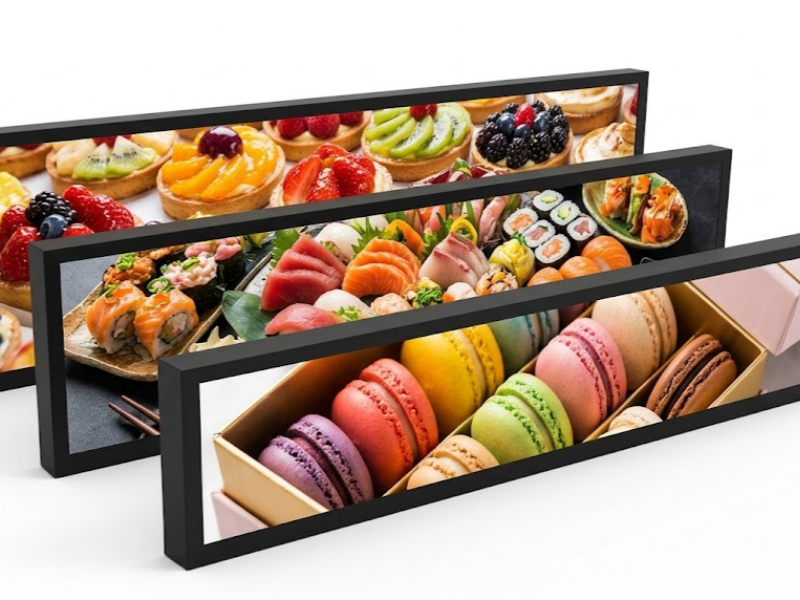

Paraterminal de auto-servicioEn implementaciones que se ejecutan continuamente en entornos de alto-tráfico, la verificación trimestral es la actividad de mantenimiento individual de mayor-valor.Pantallas LCD estiradas utilizadas en entornos de supermercadosse enfrentan a una exposición específica a la humedad y a productos químicos de limpieza que los programas de mantenimiento estándar pueden no abordar por completo.
Preguntas frecuentes
Mi LCD muestra una pantalla blanca - ¿Está roto el panel?
No necesariamente. Una pantalla blanca suele ser más un fallo de comunicación o de inicialización que un daño físico. Verifique la configuración del protocolo - velocidad en baudios, modo SPI o dirección I2C - con la hoja de datos del módulo. Esto es especialmente relevante después de una actualización de firmware o un cambio de placa donde es posible que la configuración no se haya transferido correctamente.
¿Cómo puedo saber si la luz de fondo o el panel LCD han fallado?
Apunte una linterna a la superficie de la pantalla en ángulo en una habitación oscura. Si puede ver una imagen tenue, el panel está produciendo la salida correctamente y solo ha fallado la luz de fondo. Ninguna imagen bajo una linterna significa que la falla está en el panel, la placa del controlador o la ruta de la señal entre ellos.
¿Se puede arreglar una pantalla parpadeante sin reemplazar el módulo?
En la mayoría de los casos, sí. El parpadeo suele deberse a un cable plano suelto, una junta de soldadura marginal o una ondulación excesiva del suministro. Volver a colocar los conectores y verificar la estabilidad del voltaje de suministro bajo carga resuelve la mayoría de las quejas de parpadeo antes de que sea necesario reemplazar cualquier componente.
¿Es seguro encender una pantalla que ha estado expuesta a la humedad?
No. Deje que el módulo se seque completamente en un ambiente -de baja humedad antes de aplicar energía. Encender una pantalla húmeda corre el riesgo de corrosión de los electrodos y cortocircuitos que pueden dañar permanentemente el panel.
¿Por qué mi pantalla funciona en el banquillo pero falla en el campo?
Las fallas intermitentes{0}}solo en el campo casi siempre son causadas por expansión térmica a la temperatura de funcionamiento, intermitencia del conector inducida por vibración-o condensación durante el arranque. Replica el entorno de implementación real - temperatura, vibración y humedad - durante las pruebas en banco. Para obtener orientación sobre cómo seleccionar hardware que maneje condiciones exigentes de manera más consistente,esta descripción general de las opciones de pantalla LCD de alto-rendimientocubre las diferencias de especificaciones que más importan.
Conclusión
Las fallas del módulo LCD se pueden leer una vez que sabes qué buscar. Un panel oscuro, una pantalla parpadeante, una salida confusa - se asignan a una lista manejable de causas probables, y un proceso de diagnóstico estructurado encuentra la falla real más rápido que reemplazar componentes al azar. El mismo proceso también le indica claramente cuándo la reparación ha finalizado y el reemplazo es la respuesta correcta.
