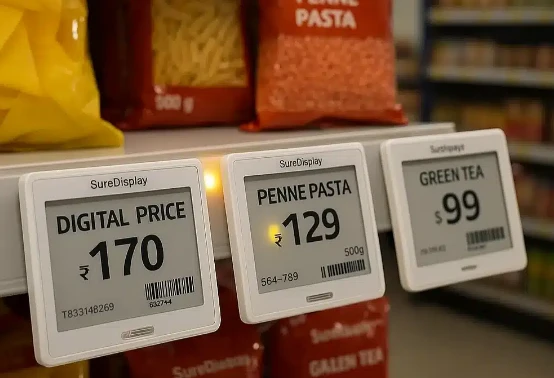

Esto es lo que la mayoría de la gente no entiende sobre ESL: una pantalla independiente no es nada. Literalmente inútil. Necesitas unredpara entregarle datos,softwarepara decirle qué mostrar, ygenteimplementar todo este sistema en tiendas reales-eso es lo que constituye una "solución". El terminal en sí, sin red, es un ladrillo. Y sin que la plataforma le proporcione datos, ¿cuál es el punto?
En un proyecto, un cliente insistió en colocar estaciones base dentro de los paneles del techo porque pensaba que se veía más limpio. Les dijeron que la señal no penetraría bien. No escucharon. Tres semanas después del lanzamiento, la mitad de las etiquetas de la sección de congelados mostraban precios obsoletos. Tuve que arrancarlo todo y rehacerlo. Les costó el triple.La planificación de RF importa.
Las etiquetas mismas

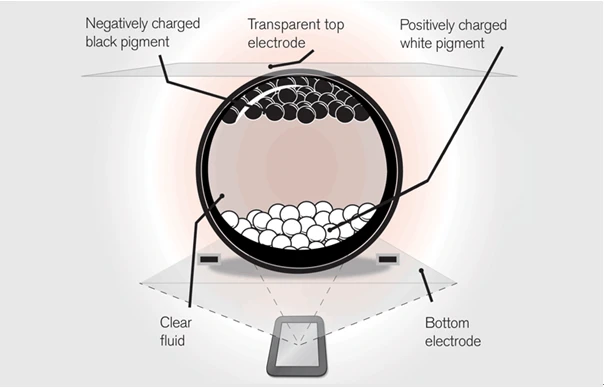

¿Por qué tinta electrónica?
Los terminales ESL están vinculados a las pantallas de tinta electrónica (E-ink), y esta elección no es accidental. Como lo explicó una vez un ingeniero de hardware: imagine pequeñas cápsulas llenas de partículas blancas y negras flotando en aceite. Golpéalos con electricidad, las partículas se mueven y aparece la imagen. Una vez que se forma la imagen, simplemente permanece ahí. Corta la energía, no importa. La imagen permanece. El término técnico espantalla biestableo algo así.
Consumo de energíadurante la visualización estática es prácticamente nada. Los datos de prueba muestran una etiqueta en blanco y negro- de 2,13-pulgadas que funciona con una batería de botón CR2450, se actualiza dos veces al día y dura6 a 8 años. Incluso con la frecuencia de actualización aumentada a más de 5 veces al día, todavía son aproximadamente 4 años.
Luego está el hecho de que no emite luz-sino que refleja la luz ambiental, al igual que el papel. ¿Sabes cómo las pantallas LCD se vuelven completamente ilegibles bajo la luz solar directa? La tinta electrónica permanece perfectamente clara. Yángulos de visiónbásicamente no son un problema-. Los clientes no siempre están parados directamente frente a la etiqueta, ¿verdad? No importa con la tinta electrónica.
Hay algo que mucha gente no sabe: la tecnología central para las pantallas de tinta electrónica-a nivel mundial está casi monopolizada por una sola empresa-Corporación E Ink de Taiwán. Casi todas las pantallas de los fabricantes de ESL provienen de E Ink o de sus socios autorizados. Este factor estructural afecta profundamente el panorama competitivo y de costos de toda la industria.

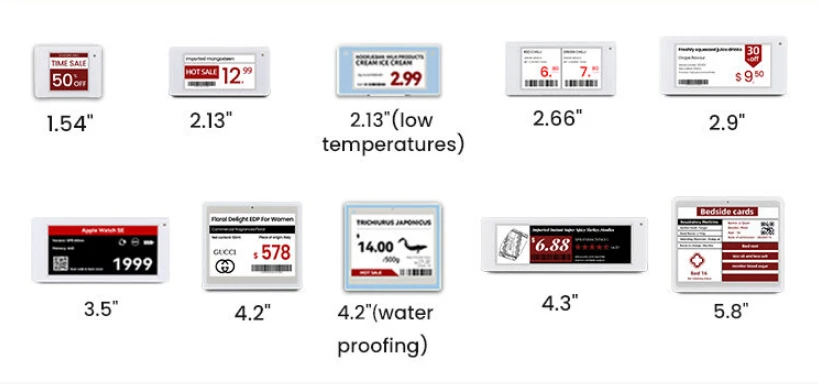

Opciones de tamaño
En cuanto al tamaño-, hay una gama bastante amplia:
1,5 pulgadas- bordes de estantes normales para productos cotidianos
2,9, 4,2 pulgadas- elementos que necesitan un poco más de información
6 pulgadas- productos frescos, espacio para origen, calidad, tal vez un código QR
7,5 pulgadas y más- tapas finales y encabezados de categorías, a veces hasta 13 pulgadas
Algunos de 13,3 pulgadas se utilizan como mini carteles digitales, aunque en ese punto la línea con la señalización comienza a desdibujarse.

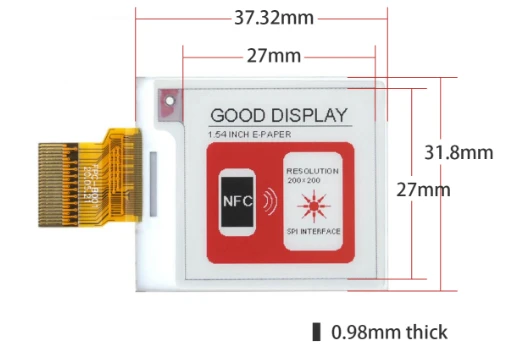

Compensaciones de color
Ahora bien, la tinta electrónica tiene sus limitaciones. Las primeras versiones eran sólo en blanco y negro. Luego los fabricantes descubrieron cómo agregar untercer color-generalmente rojo o amarillo-lo cual era muy importante para los textos promocionales. Más recientemente ha habido un impulso haciapantallas-a todo color.
Aquí está la compensación, y es significativa:
| Tipo | Tiempo de actualización | Costo (2,9 pulgadas) |
|---|---|---|
| Blanco-y-blanco | 1-2 segundos | Base |
| Tres-colores | 10-15 segundos | ~2x |
| A todo color- | 20+ segundos | 3-4x |
Ver una actualización de una pantalla de tres-colores es un poco doloroso. Por eso, la mayoría de los minoristas se quedan con el negro-y-blanco o tres-colores. El color completo-tiende a aparecer ensecciones de cosmética, expositores de vinos.-lugares donde la presentación visual vale la pena.
Por qué esto es importante-El problema real
Una cadena de supermercados regional de Zhejiang hizo un cálculo: para una de sus tiendas con42.000 SKU, un cambio de precio promocional que involucra el 15% de los productos requeridos8 empleados trabajando casi 6 horaspara completar todos los cambios de etiqueta. Antes de que se completaran los cambios en las etiquetas, una parte considerable de los clientes vio que los precios no coincidían con los precios de pago. Los datos de su auditoría interna mostraron que la tasa de error en las etiquetas de precios en papel era de aproximadamente3.2%-aproximadamente 3 de cada 100 productos tienen un precio incorrecto.
Los precios incorrectos conducen a una serie de problemas:
Los clientes descubren al finalizar la compra que el precio difiere del precio de venta al público-muy mala experiencia
En muchos lugares, las violaciones pueden enfrentarsemultas
Las estrategias promocionales no se pueden ejecutar según lo planeado.
Los artículos en liquidación pierden su ventana de venta óptima
ESL es esencialmente unpuente. En el comercio minorista tradicional, "el precio en el sistema" y "el precio en el lineal" existen como dos cosas independientes. Cuando el sistema cambia un precio, el estante no se actualiza automáticamente.-Alguien tiene que ir a cambiarlo. Ese "alguien" es el cuello de botella en la transmisión de información-trayendo retrasos, errores y costos. Lo que hace ESL es utilizar tecnología para eliminar este cuello de botella, permitiendo que los datos fluyan directamente a los terminales de estantería sin retransmisión manual.
Dado que el trabajo humano es el cuello de botella, utilice la tecnología para reemplazarlo. En el momento en que los datos cambian en el sistema, se envían a las etiquetas a través de la red y las etiquetas se actualizan automáticamente. Sin caminar hasta los estantes, sin papel, sin imprimir.El retraso se reduce de horas a minutos, la tasa de error cae de varios porcentajes a casi cero y los costos de mano de obra disminuyen significativamente.
Cuando las actualizaciones de precios ya no son un cuello de botella, se abren nuevas posibilidades.Precios dinámicosse vuelve posible. Los precios online y offline se pueden sincronizar en tiempo-real. Las actividades promocionales pueden surtir efecto precisamente en el segundo. Ese es el verdadero valor.

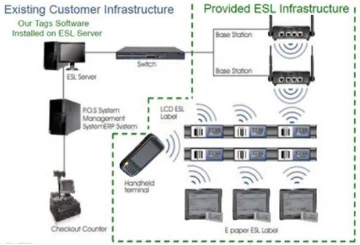

La pieza de comunicación
Las etiquetas son manos, las estaciones base son nervios, responsables de transmitir instrucciones desde el cerebro (plataforma) a cada mano.
Estaciones basePor lo general, tienen forma de caja plana-, de tamaño similar a los enrutadores domésticos, y se instalan en techos, estantes o paredes. Cada estación base cubre una gama de10 a 50 metros, dependiendo del protocolo de comunicación, la potencia de transmisión y la interferencia ambiental. Un supermercado estándar de 3.000 metros cuadrados suele desplegar45 a 60 estaciones base, y el área de productos frescos refrigerados requiere un despliegue más denso debido a problemas de protección de la señal.
Protocolos de comunicación
Aquí es donde los fabricantes se diferencian-los protocolos de comunicación. Esto es lo que diferentes proveedores han compartido a lo largo de los años:
Propiedad de 2,4 GHz (SES-imagotag, Hanshow)
Los grandes optaron por material propietario de 2,4 GHz. Sus ingenieros explican que querían un control total sobre cómo se comporta el protocolo específicamente para ESL. Tiene sentido. La desventaja-una vez en su ecosistema,cambiar es una pesadilla. Sus etiquetas no se comunicarán con las estaciones base de nadie más. Un cliente quería mezclar y combinar. No se pudo hacer.
Sub-GHz (433MHz, 868MHz)
Algunos proveedores prefieren las frecuencias más bajas. Un representante de Pricer explicó que las frecuencias más bajas atraviesan mejor los obstáculos, lo que coincide con lo observado en un proyecto de almacén con mucho hormigón. Pero elLas regulaciones son diferentes en cada país., y las antenas acaban siendo más grandes. Es una compensación.
Bluetooth de baja energía
Volverse popular, especialmente entre los jugadores más nuevos. Los chips ahora son muy baratos y existe el atractivo de permitir a los clientes tocar las etiquetas con sus teléfonos para obtener información del producto. Se demuestra bien. Sin embargo, en despliegues densos reales, ellimitaciones de rangoempieza a mostrarse, y haycongestión del canal. En un proyecto, los cronogramas de actualización tuvieron que espaciarse porque muchas discográficas intentaban hablar a la vez.
Infrarrojo
Pricer usa esto en algunos de sus sistemas. Funciona muy bien donde hay problemas de interferencias electromagnéticas. Pero hay una necesidad delínea de visión clara, lo cual, en una tienda real con gente caminando y cosas moviéndose, no siempre es realista.
La paradoja del poder
Esto es lo que hace que la comunicación ESL sea realmente difícil de lograr: las etiquetas apenas necesitan consumir energía-pilas que duran entre 5 y 10 años-pero aun así tienen que captar las actualizaciones cuando se envían. La forma en que resuelven esto es a través deciclos de sueño-vigilia sincronizados. Las etiquetas están básicamente en coma la mayor parte del tiempo, y solo se despiertan durante una fracción de segundo durante las ventanas preestablecidas para comprobar si hay algo nuevo. Los perfiles de poder muestran que estas cosas están enDormir a nivel de microamperios-más del 99 % del tiempo.
Por qué la planificación de RF hace o deshace los proyectos
Aquí es donde se debería dedicar más tiempo, porque bastantes proyectos de ESL tienen éxito o fracaso dependiendo en gran medida de la calidad de la planificación de la red de comunicación.
estanterías metálicasrefleja y bloquea señales, por lo que las posiciones de las estaciones base deben diseñarse cuidadosamente
Cajas refrigeradasSon básicamente jaulas de Faraday-gabinetes metálicos, interferencias del compresor y puertas de vidrio, todos ellos afectan las señales. Generalmente se necesitan dispositivos de relé separados en el interior.
Períodos pico de actualización ydoble coberturapara áreas clave para evitar puntos únicos de falla

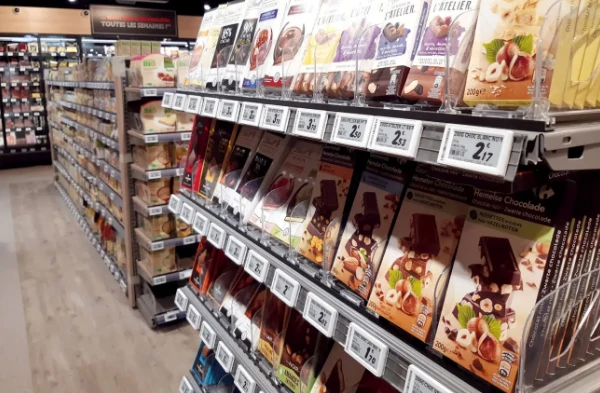

Entonces, ¿qué es ESL?-Una definición
Solución de etiquetas electrónicas para estantes, desglosada:
Electrónico- lo distingue del papel
Etiqueta de estante- es una etiqueta de estantería, no una pantalla publicitaria
Solución- es una solución completa, no un solo producto
¿Por qué debe llamarse "solución"? Una etiqueta electrónica independiente realmente no tiene sentido:-no puede obtener precios por sí sola, no puede saber qué mostrar por sí sola, no puede actualizarse por sí sola. Debe basarse en unred de comunicacionpara recibir instrucciones, confíe en unplataforma de softwarepara obtener datos. Eso es lo primero que debes entender con ESL.
El lado del software
Básicamente, es necesario que haya alguna plataforma que extraiga datos de precios del ERP o POS, averigüe qué hay en cada etiqueta y los publique. Hay editores de plantillas para diseñar diseños de etiquetas y cierta lógica sobre cuándo enviar actualizaciones.
Elparte de integracióncon los sistemas existentes-ahí es donde los proyectos se atascan durante meses. ERP heredado, formatos de datos extraños, departamentos de TI que no dan acceso.
Llevar esto a una tienda
Un sistema ESL desde cero hasta su finalización requiere pasar por un proceso completo de implementación de ingeniería. La complejidad de este proceso a menudo supera las expectativas de los usuarios-primeros. Muchos proyectos se desvían aquí, por lo que esta sección merece verdadera atención.

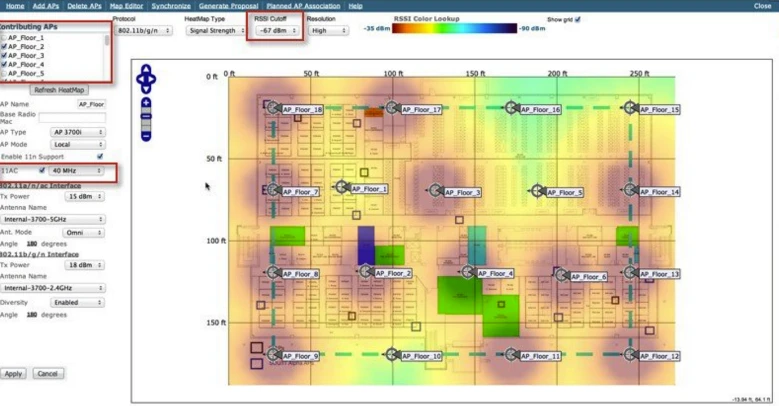

La encuesta de RF-Dónde mueren los proyectos
¿Pero qué es lo que acaba con la mayoría de los proyectos?encuesta de RF. O mejor dicho, la falta de uno adecuado.
ESL se basa en la comunicación inalámbrica y los entornos minoristas reales están llenos de obstáculos e interferencias:
estanterías metálicasrefleja señales
Armarios frigoríficosson jaulas de faraday naturales
Muros de hormigónbloquear la penetración
Otros dispositivos inalámbricoscausar interferencia
Durante el pico de tráfico,Los propios cuerpos humanos absorben señales.
En realidad, realizar un estudio de RF adecuado requiere mucho trabajo. Comienza con un mapeo del entorno físico-dónde están las paredes, dónde están los estantes metálicos, qué genera interferencia. Luego, las pruebas de propagación de señales muestran cómo se comportan realmente las frecuencias en ese espacio específico. Pruebe las condiciones límite, los rincones extraños, las áreas cercanas al muelle de carga. El resultado no es simplemente "poner estaciones base aquí"-sino que debe ser un posicionamiento preciso, hasta el centímetro, junto con mapas de cobertura que muestren dónde la señal es fuerte, dónde es débil y qué hacer con los puntos problemáticos. Es tedioso, pero te salva del escenario de pesadilla mencionado anteriormente.
Muchos proveedores se saltan esto o lo hacen a medias-para ahorrar costes. Luego se preguntan por qué el 15% de las discográficas siguen desconectadas.
Evaluación del sitio
El primer paso es comprender la situación de la tienda:
Entorno físico- área de la tienda, altura del techo, distribución del piso, tipos de estantes
Requisitos del producto- SKU totales determinan la cantidad de etiquetas, la distribución de categorías determina las proporciones de tamaño
entorno de TI- qué versiones de ERP/POS se están ejecutando, cómo es la infraestructura de red
Instalación de la estación base
Montaje en techoes el enfoque más común:-hay una línea de visión clara hacia los estantes y está fuera del camino. Pero si el techo es demasiado bajo o no hay un buen punto de montaje, pueden colocarse encima de las estanterías. El montaje en pared funciona como complemento para determinadas zonas.
La energía generalmente se entrega a través dePoE, lo cual es conveniente porque solo es necesario pasar un cable. Eso significa que los conmutadores PoE alimentan todo y, según la configuración, tal vez un servidor local o una puerta de enlace.
no lo olvidesUnión Postal Universal-si se corta la energía y el sistema falla de manera desagradable, puede dañar la base de datos.
Implementación de etiquetas
Recibir el envío, inspeccionarlos, realizar pruebas de activación para asegurarse de que realmente funcionan.
Escanee cada etiqueta y vincúlela al producto correspondiente en el sistema.
La instalación física depende del tipo de estantería que se encuentre en su lugar.
Algunas etiquetas se enganchan en el borde del estante, otras se deslizan en una ranura del riel. Haylos magnéticospara superficies metálicas,los adhesivospara superficies lisas ypequeños standspara vitrinas. Nada complicado, solo requiere mucho tiempo-hacer miles de ellos.
Pruebas y Validación
Pruebas funcionales- ¿funciona todo como se esperaba?
Pruebas de cobertura- cada etiqueta
Pruebas de estrés- bajo carga máxima durante al menos 72 horas
La integración del sistema ya mencionada-aquí es donde mueren los proyectos. La fase de depuración conjunta por sí sola puede llevar semanas si los sistemas heredados son lo suficientemente desordenados.
